Napęd do bramy dwuskrzydłowej Roger KIT BE20/211/HS/F – High Speed, 2 × 2,5 m
Cena regularna:
towar niedostępny
Masz pytania? Doradzimy Ci!
Zapraszamy do kontaktu! Nasi specjaliści chętnie pomogą, doradzą i rozwieją wszelkie wątpliwości.
Oferujemy fachowe wsparcie oraz wycenimy montaż. Jesteśmy tu dla Ciebie!
Zadzwoń : +48 32 420 73 50
Opis
Automatyka Twojego wjazduSzybszy wjazd. Mniej czekania.
Roger KIT BE20/211/HS/F to kompletny zestaw High Speed do bramy dwuskrzydłowej. Dwa siłowniki BE20/200/HS z silnikami bezszczotkowymi 36 V otwierają skrzydła do 90° w katalogowym czasie 10–15 sekund. Obsługują skrzydła o długości do 2,5 m każde.
Zestaw jest przeznaczony do często używanej bramy przy domu lub firmie.
Ile trwa otwieranie bramy?
Porównanie dotyczy czasu otwarcia skrzydła do 90°. Katalog podaje zakres czasu dla każdego napędu. Krótszy pasek oznacza krótsze oczekiwanie; długość paska pokazuje górną granicę zakresu.
Wjazd o szerokości około 5 m, czyli dwa skrzydła po 2,5 m: oba modele mieszczą się w katalogowym limicie długości. HS warto wybrać, gdy chcesz krócej czekać przed wjazdem. Wersja standardowa obsługuje dłuższe skrzydła: do 2,8 m.
To zakresy katalogowe, a nie pomiar tej samej bramy. Czas całego otwarcia zależy także od geometrii montażu, masy i oporów skrzydeł, ustawień zwolnienia oraz opóźnienia drugiego skrzydła. Podane 10 s nie oznacza, że każdy wjazd otworzy się w tym czasie.

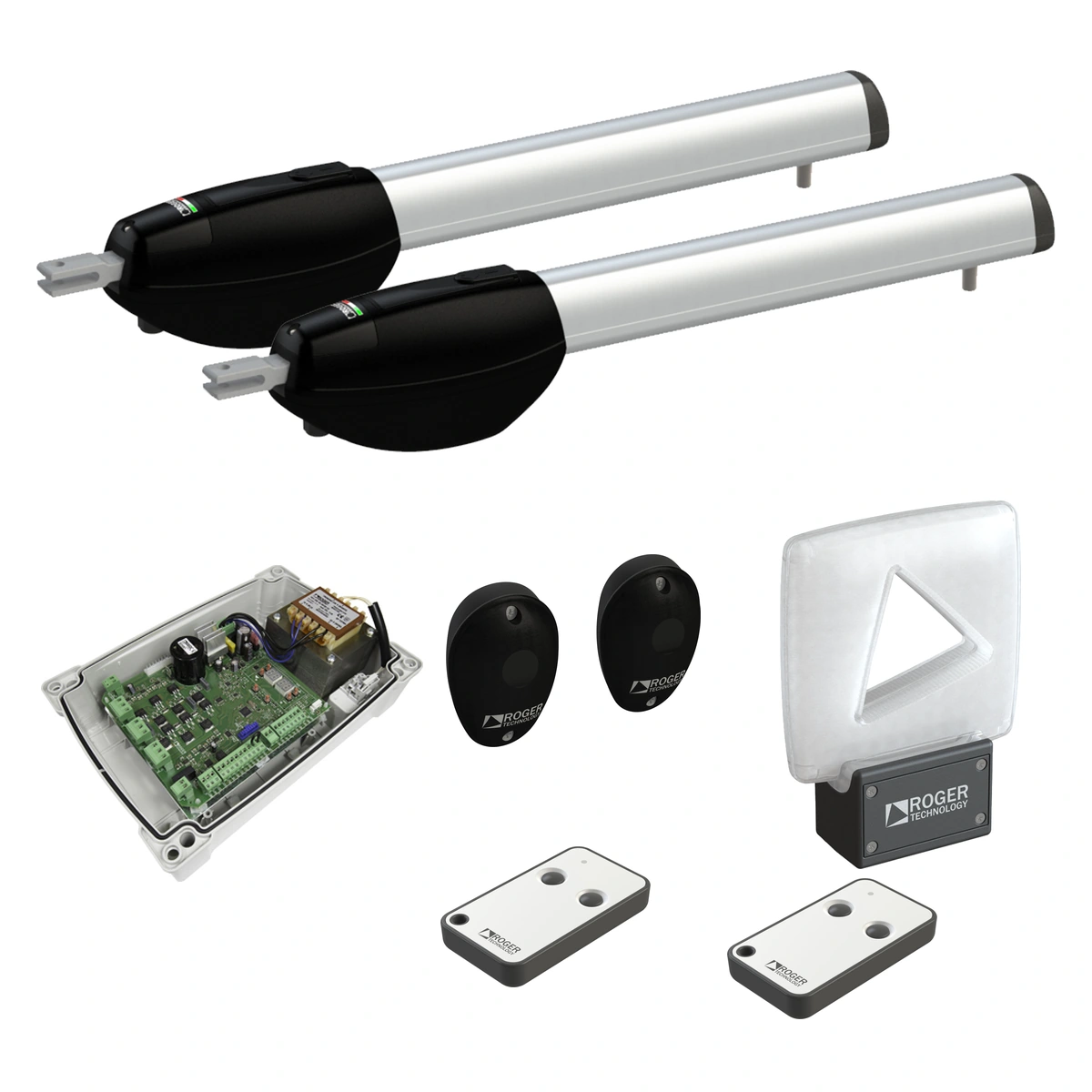

Co jest w zestawie FULL?

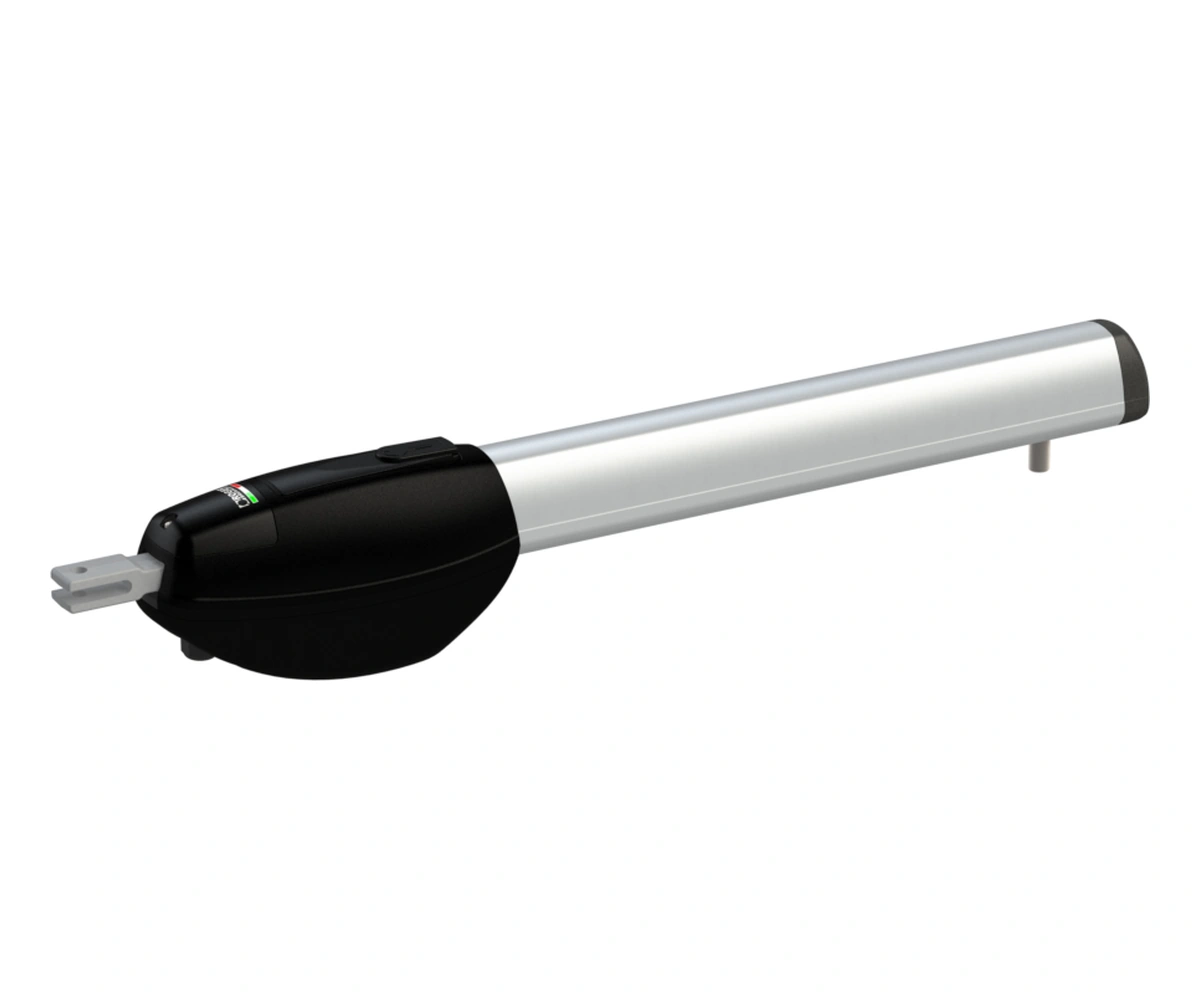

- 2 × BE20/200/HS — siłowniki Brushless 36 V.

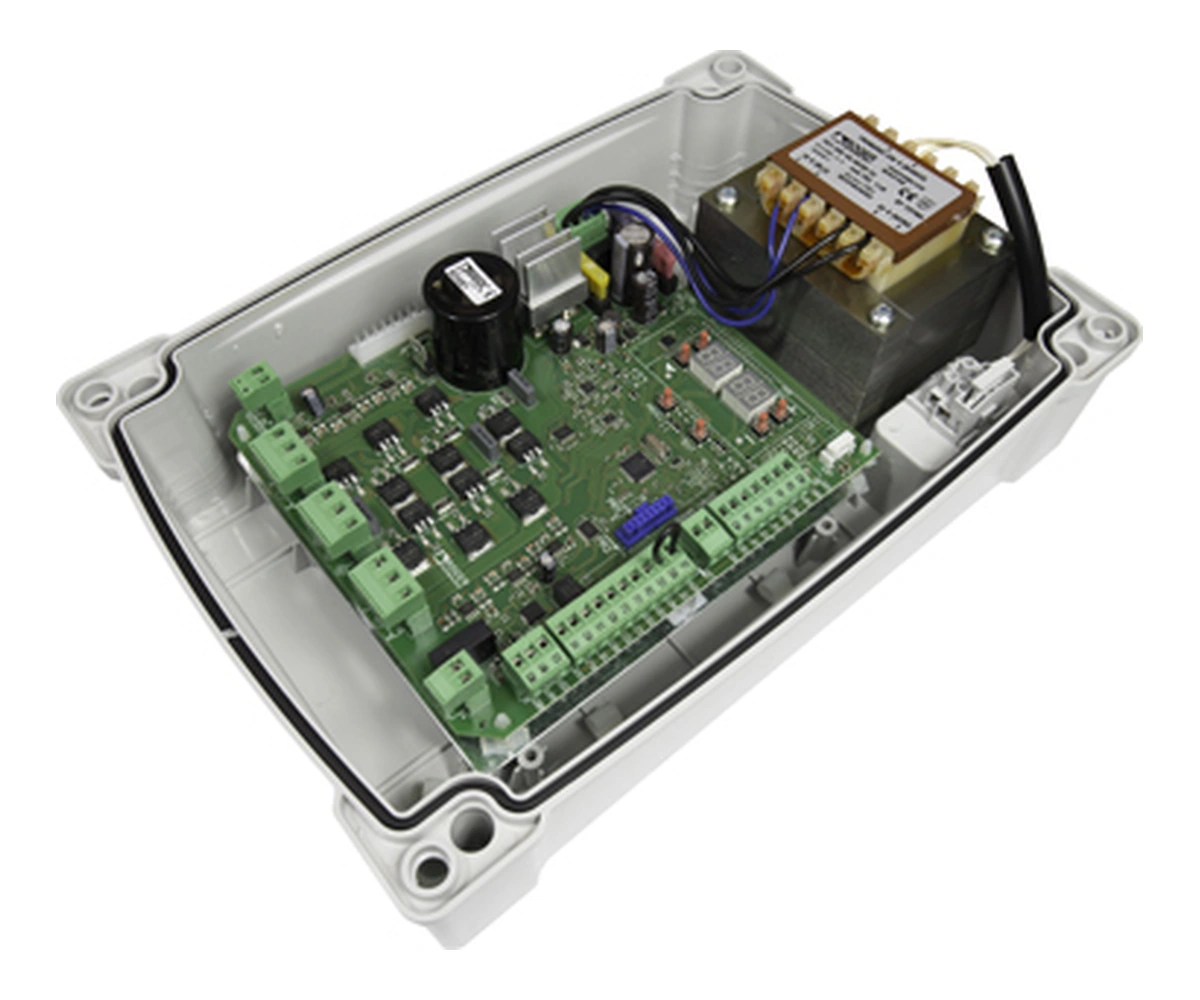

- 1 × EDGE1/BOX — centrala w obudowie, z radioodbiornikiem.

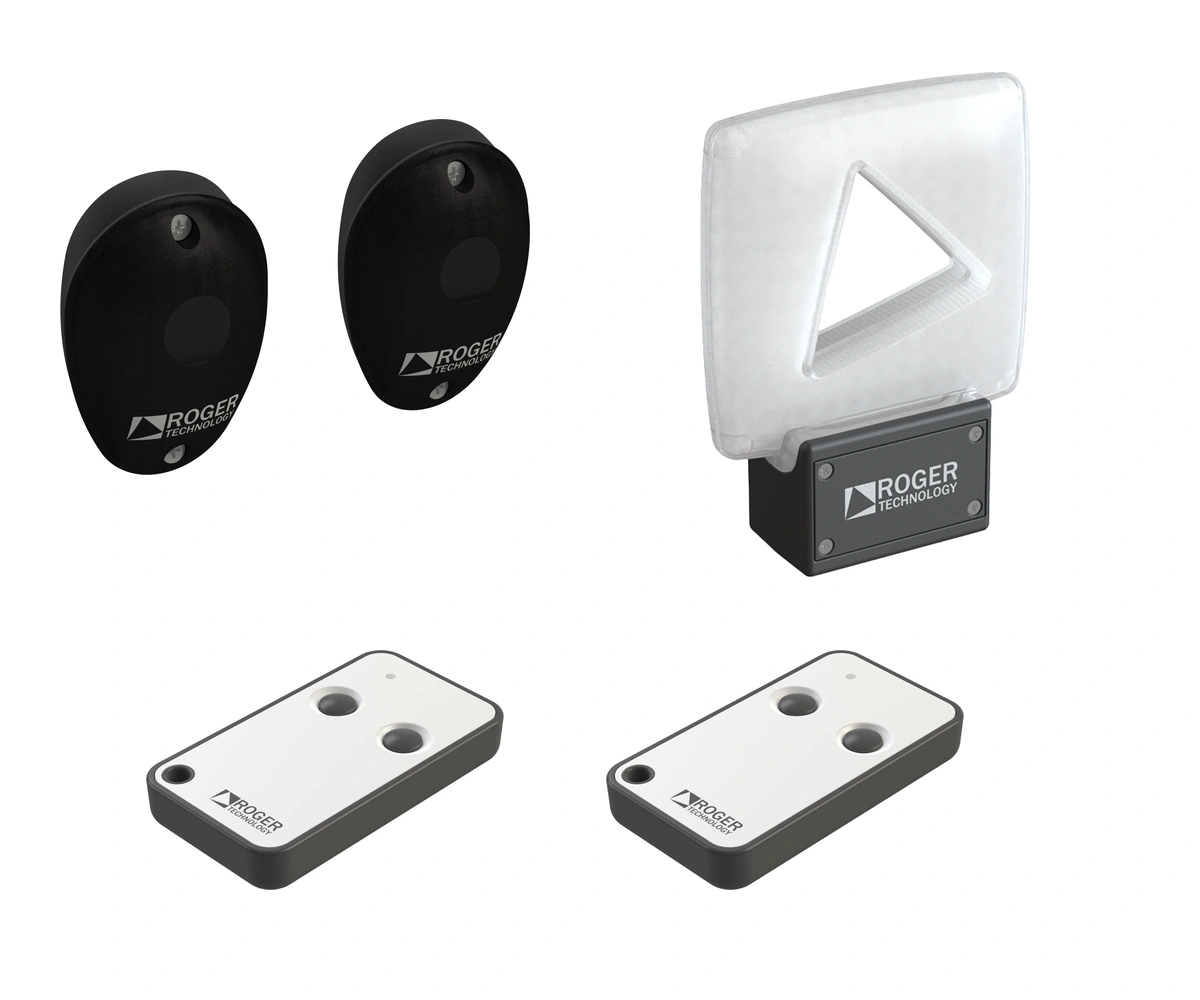

- 2 × E80/TX52R/2 — piloty dwukanałowe z kodem stałym.
- 1 komplet R90/F4ES — para fotokomórek z synchronizacją.
- 1 × FIFTHY/24 — biała lampa sygnalizacyjna ze wzmacniaczem antenowym.
- Mechaniczne ograniczniki otwarcia i zamknięcia, regulowane uchwyty do przykręcenia do słupków oraz uchwyty mocowania do skrzydeł.
Kompletacja wersji /F według katalogu Roger Technology 2026. Klawiatura, akumulatory, okablowanie i elementy wymagane przez konkretną instalację są dobierane osobno.
Kiedy warto wybrać High Speed?
Jeśli wyjeżdżasz kilka razy dziennie, krótsze oczekiwanie ułatwia każdy wyjazd. Wersja HS pracuje z prędkością liniową 3 cm/s i jest przeznaczona do szybkiej, intensywnej pracy.
Wybierając HS, uwzględnij limit 2,5 m na skrzydło. To osobna wersja napędu 36 V z centralą EDGE1/BOX, a nie wyłącznie szybsze ustawienie standardowego BE20/200. Dla skrzydeł o długości 2,8 m sprawdź zestaw standardowy.
O doborze decydują również masa skrzydła, jego wypełnienie, wiatr i położenie zawiasów. Sama długość nie wystarcza, żeby ocenić, czy napęd pasuje do bramy.
Przyjrzyj się zestawowi
Brushless: płynne otwieranie bez szczotek
W silniku bezszczotkowym nie ma szczotek zużywających się podczas pracy. Cyfrowe sterowanie pozwala dopasować rozpędzanie i zwalnianie do bramy, aby skrzydła poruszały się płynnie i łagodnie dojeżdżały do końca ruchu.
Enkoder SENSORLESS 48 PPR dostarcza informacji potrzebnych do nadzorowania pracy napędu.
Katalog 2026 podaje 1000 cykli na dobę. To parametr dla określonych warunków pracy, a nie obietnica takiej wydajności dla każdej bramy i każdego ustawienia.
Metalowa przekładnia i ręczne odblokowanie
Producent zastosował przekładnię ze stopów metali. Mechanizm jest samohamowny, a regulowane ograniczniki wyznaczają końcowe położenia otwarcia i zamknięcia.
Gdy zabraknie prądu, można odblokować siłowniki kluczem i poruszać skrzydłami ręcznie, zgodnie z instrukcją. Akumulatorów nie ma w zestawie. Do zasilania awaryjnego potrzebne są osobno dobrane elementy zgodne z centralą EDGE1/BOX.
Stopień ochrony IP44 i zakres pracy od −20°C do +55°C pozwalają stosować napędy na zewnątrz, przy zachowaniu warunków montażu producenta.
Dwa piloty, sygnalizacja i kontrola przejazdu
Każdy z dwóch pilotów E80/TX52R/2 ma dwa przyciski. Funkcje dostępne w instalacji można przypisać do kanałów zgodnie z ustawieniami odbiornika i centrali. Kolejne nadajniki można dobrać dla następnych użytkowników.
Fotokomórki R90/F4ES nadzorują linię przejazdu, a lampa FIFTHY/24 informuje o pracy bramy. Ich działanie zależy od poprawnego podłączenia i ustawień. Po montażu instalator sprawdza reakcję na przeszkody oraz zabezpieczenia całej bramy.
Zobacz napędy BE20 w praktyce
Poznaj rodzinę napędów BE20
Prezentacja konstrukcji i funkcji serii BE20; część o High Speed zaczyna się około 1:31. Film obejmuje także inne wersje rodziny. Parametry i kompletację oferowanego zestawu podajemy na tej karcie.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Parametry techniczne
| Oznaczenie zestawu | KIT BE20/211/HS/F |
|---|---|
| Siłowniki | 2 × BE20/200/HS |
| Maksymalna długość jednego skrzydła | 2,5 m |
| Katalogowy czas otwarcia do 90° | 10–15 s |
| Prędkość liniowa siłownika | 3 cm/s |
| Zasilanie sieciowe zestawu | 230 V AC, 50 Hz |
| Silniki | Bezszczotkowe (Brushless), 36 V |
| Centrala w zestawie | EDGE1/BOX z radioodbiornikiem |
| Moc znamionowa jednego siłownika | 200 W |
| Siła jednego siłownika | 100–2200 N |
| Skok siłownika | 400 mm |
| Enkoder | Cyfrowy, natywny SENSORLESS, 48 impulsów na obrót |
| Rodzaj przekładni | Samohamowna (nieodwracalna) |
| Położenia końcowe | Mechaniczne ograniczniki na otwarcie i zamknięcie |
| Użytkowanie | Intensywne; katalogowo do 1000 cykli/dobę |
| Stopień ochrony siłownika | IP44 |
| Temperatura pracy | −20°C do +55°C |
Otwieraj bramę również kodem
Klawiatura bezprzewodowa H85/TDR/E
Wpisujesz kod i otwierasz wjazd bez szukania pilota. Klawiatura działa radiowo i jest zasilana bateriami, więc nie trzeba prowadzić przewodu od niej do centrali.
Trzeba ją zaprogramować w zgodnym radioodbiorniku Roger i dopasować tryb transmisji do odbiornika w zestawie. Klawiaturę możesz dokupić. Dwa dołączone piloty działają bez niej.
Zobacz klawiaturę H85/TDR/E →Porównaj oba zestawy BE20
| Długość skrzydła | Standard: do 2,8 m HS: do 2,5 m |
|---|---|
| Czas do 90° | Standard: 15–25 s HS: 10–15 s |
| Silnik i centrala | Standard: 24 V + B70/2ML/BOX HS: 36 V + EDGE1/BOX |
Sprawdź zestaw Roger KIT BE20/210/F →
Potrzebujesz więcej pilotów? Dobierz E80/TX52R/2, taki jak dwa nadajniki z kompletu.
Pytania i odpowiedzi
Jaką bramę obsłuży KIT BE20/211/HS/F?
Zestaw jest przeznaczony do bramy dwuskrzydłowej, której każde skrzydło ma do 2,5 m. Dla dwóch równych skrzydeł daje to łącznie 5 m. Przed doborem trzeba sprawdzić również masę, opory ruchu, wypełnienie bramy i geometrię montażu.
Czy otworzy wjazd o szerokości 5 m w 10 sekund?
Katalog podaje zakres 10–15 s dla otwarcia skrzydła do 90°. Brama z dwoma skrzydłami po 2,5 m mieści się w limicie długości, ale nie oznacza to gwarantowanych 10 s dla całego manewru. Znaczenie mają geometria, zwolnienia i opóźnienie drugiego skrzydła.
Czy wersja HS pasuje do skrzydeł 2,8 m?
Nie. BE20/200/HS ma limit 2,5 m na skrzydło. Dla skrzydeł do 2,8 m przeznaczony jest standardowy BE20/200. Trzeba jeszcze sprawdzić pozostałe warunki doboru.
Czy w komplecie są piloty, fotokomórki i lampa?
Tak. Wersja FULL /F zawiera dwa piloty E80/TX52R/2, komplet fotokomórek R90/F4ES i białą lampę FIFTHY/24. Są również dwa siłowniki, centrala z radioodbiornikiem oraz wskazane w kompletacji uchwyty i ograniczniki.
Czy potrzebne jest zasilanie 230 V?
Tak. Zestaw wymaga zasilania sieciowego 230 V. Napięcie 36 V dotyczy silników współpracujących z odpowiednią centralą i transformatorem.
Co zrobić, gdy zabraknie prądu?
Po bezpiecznym odblokowaniu siłowników kluczem można otworzyć bramę ręcznie zgodnie z instrukcją. Ten zestaw nie zawiera akumulatorów. Zasilanie awaryjne dobiera się osobno do konkretnej centrali.
Czy można dołożyć klawiaturę bez przewodu?
Tak. Jako dodatkowe sterowanie możesz dobrać H85/TDR/E. Jest zasilana bateryjnie i komunikuje się radiowo ze zgodnym odbiornikiem Roger. Wymaga zaprogramowania i nie jest częścią zestawu FULL.
Czy to zestaw do samodzielnego podłączenia?
To zestaw urządzeń automatyki. Okablowanie, mocowania do podłoża i ewentualne dodatkowe zabezpieczenia dobiera się do konkretnej bramy. Montaż i uruchomienie powinien przeprowadzić instalator, który sprawdzi pracę skrzydeł, siły i działanie zabezpieczeń.
Dokumentacja producenta
W instrukcjach sprawdzisz warunki doboru i dostępne ustawienia przed montażem. Dokumenty producenta zawierają opisy w kilku językach.
