Napęd do bramy dwuskrzydłowej Roger KIT BE20/210/F – Brushless, 2 × 2,8 m
Cena regularna:
towar niedostępny
Masz pytania? Doradzimy Ci!
Zapraszamy do kontaktu! Nasi specjaliści chętnie pomogą, doradzą i rozwieją wszelkie wątpliwości.
Oferujemy fachowe wsparcie oraz wycenimy montaż. Jesteśmy tu dla Ciebie!
Zadzwoń : +48 32 420 73 50
Opis
Automatyka Twojego wjazduWygodny wjazd każdego dnia.
Roger KIT BE20/210/F to zestaw FULL do bramy dwuskrzydłowej, z dwoma siłownikami BE20/200 Brushless 24 V. Obsługuje skrzydła o długości do 2,8 m każde, a katalogowy czas otwarcia do 90° wynosi 15–25 sekund.
Napędy płynnie poruszają skrzydłami i są przeznaczone do częstej pracy. Bramą sterujesz pilotem. W komplecie otrzymujesz również centralę z radioodbiornikiem, fotokomórki oraz lampę.
Ile trwa otwieranie bramy?
Porównanie dotyczy czasu otwarcia skrzydła do 90°. Katalog podaje zakres czasu dla każdego napędu. Krótszy pasek oznacza krótsze oczekiwanie; długość paska pokazuje górną granicę zakresu.
Wjazd o szerokości około 5 m, czyli dwa skrzydła po 2,5 m: oba modele mieszczą się w katalogowym limicie długości. HS warto wybrać, gdy chcesz krócej czekać przed wjazdem. Wersja standardowa obsługuje dłuższe skrzydła: do 2,8 m.
To zakresy katalogowe, a nie pomiar tej samej bramy. Czas całego otwarcia zależy także od geometrii montażu, masy i oporów skrzydeł, ustawień zwolnienia oraz opóźnienia drugiego skrzydła. Podane 10 s nie oznacza, że każdy wjazd otworzy się w tym czasie.

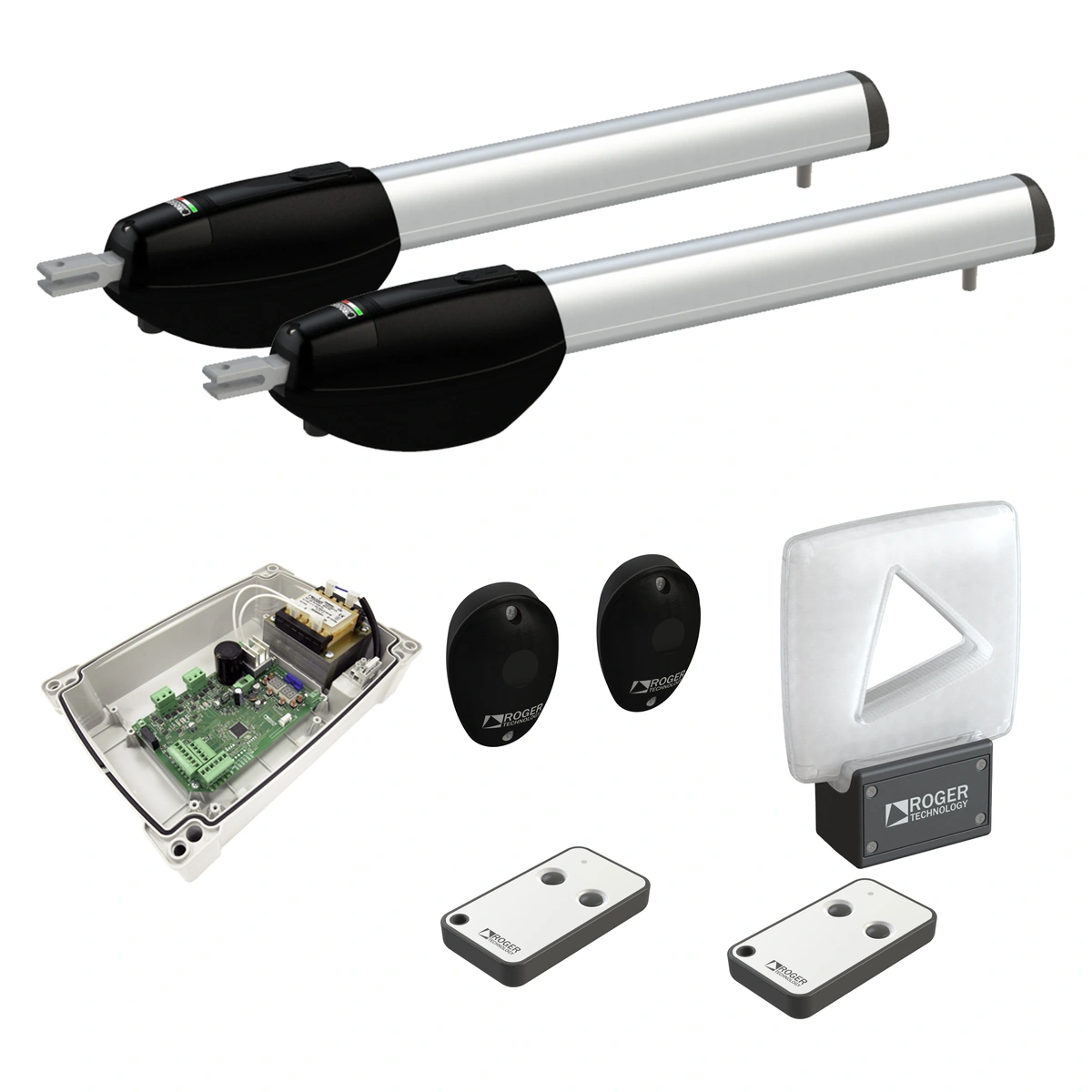

Co jest w zestawie FULL?

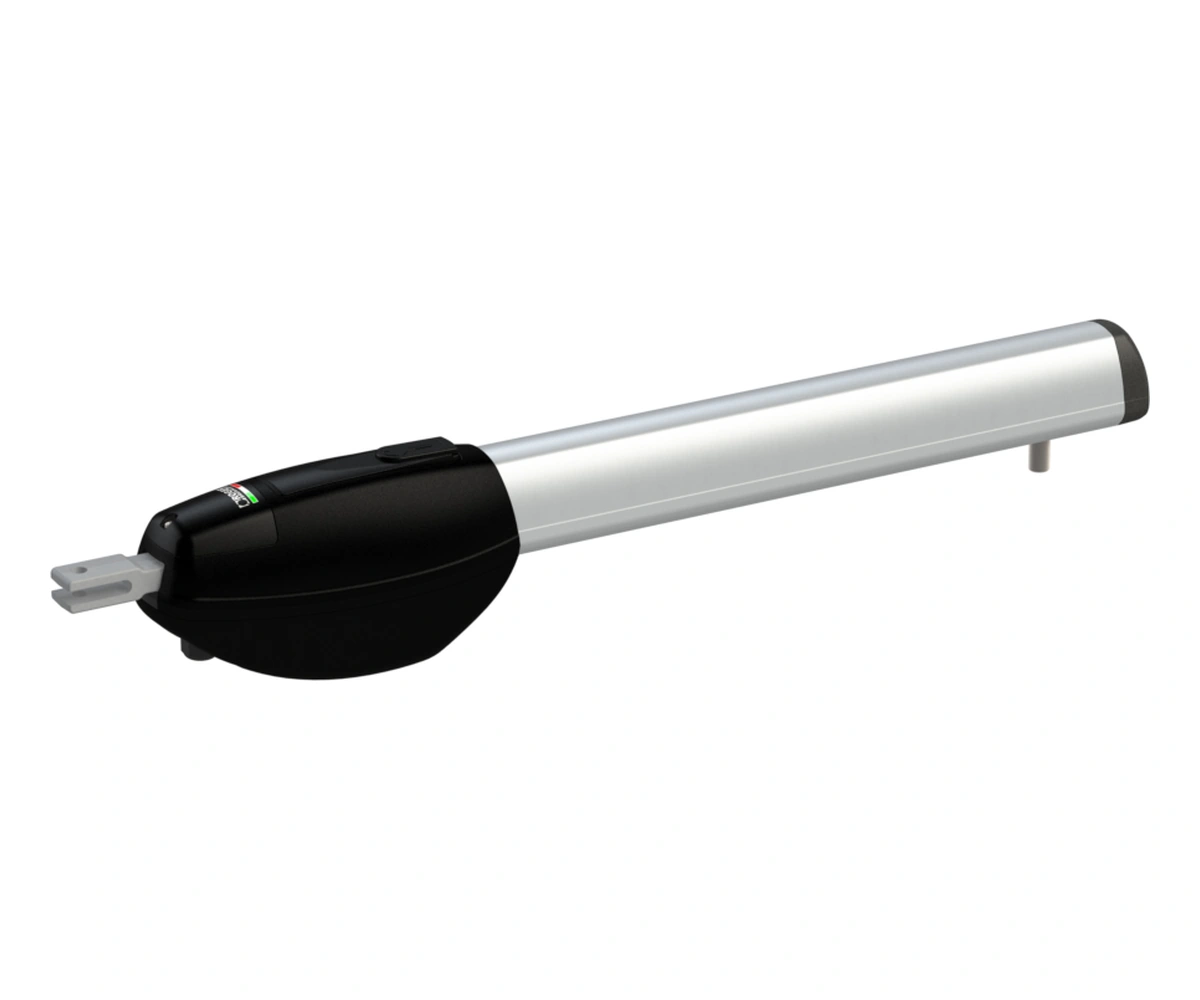

- 2 × BE20/200 — siłowniki Brushless 24 V.

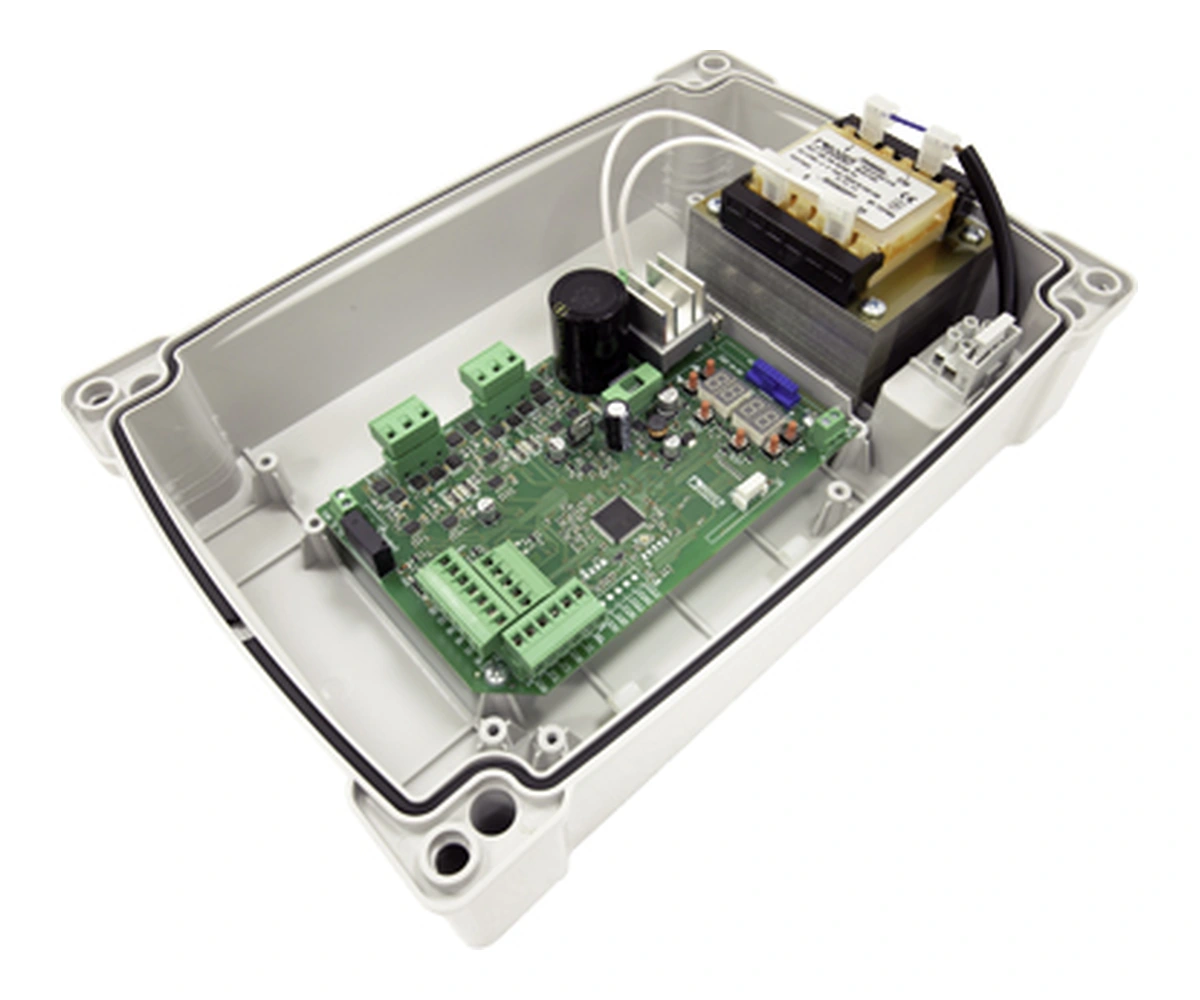

- 1 × B70/2ML/BOX — centrala w obudowie, z radioodbiornikiem.
- 2 × E80/TX52R/2 — piloty dwukanałowe z kodem stałym.
- 1 komplet R90/F4ES — para fotokomórek z synchronizacją.
- 1 × FIFTHY/24 — biała lampa sygnalizacyjna ze wzmacniaczem antenowym.
- Mechaniczne ograniczniki otwarcia i zamknięcia, regulowane uchwyty do przykręcenia do słupków oraz uchwyty mocowania do skrzydeł.
Kompletacja wersji /F według katalogu Roger Technology 2026. Klawiatura, akumulatory, okablowanie i elementy wymagane przez konkretną instalację są dobierane osobno.
Dla kogo jest ten zestaw?
To propozycja do przydomowego wjazdu i bram używanych często w ciągu dnia. Limit 2,8 m dotyczy jednego skrzydła. Dwa równe skrzydła mogą mieć łącznie do 5,6 m długości.
Otwarcie w 15–25 sekund trwa dłużej niż w wersji High Speed. Jeśli chcesz krócej czekać, a każde skrzydło ma najwyżej 2,5 m, porównaj wariant HS.
O doborze decydują również masa skrzydła, jego wypełnienie, wiatr i położenie zawiasów. Sama długość nie wystarcza, żeby ocenić, czy napęd pasuje do bramy.
Przyjrzyj się zestawowi
Brushless: płynne otwieranie bez szczotek
W silniku bezszczotkowym nie ma szczotek zużywających się podczas pracy. Cyfrowe sterowanie pozwala dopasować rozpędzanie i zwalnianie do bramy, aby skrzydła poruszały się płynnie i łagodnie dojeżdżały do końca ruchu.
Enkoder SENSORLESS 48 PPR dostarcza informacji potrzebnych do nadzorowania pracy napędu.
Katalog 2026 podaje 1000 cykli na dobę. To parametr dla określonych warunków pracy, a nie obietnica takiej wydajności dla każdej bramy i każdego ustawienia.
Metalowa przekładnia i ręczne odblokowanie
Producent zastosował przekładnię ze stopów metali. Mechanizm jest samohamowny, a regulowane ograniczniki wyznaczają końcowe położenia otwarcia i zamknięcia.
Gdy zabraknie prądu, można odblokować siłowniki kluczem i poruszać skrzydłami ręcznie, zgodnie z instrukcją. Akumulatorów nie ma w zestawie. Do zasilania awaryjnego potrzebne są osobno dobrane elementy zgodne z centralą B70/2ML/BOX.
Stopień ochrony IP44 i zakres pracy od −20°C do +55°C pozwalają stosować napędy na zewnątrz, przy zachowaniu warunków montażu producenta.

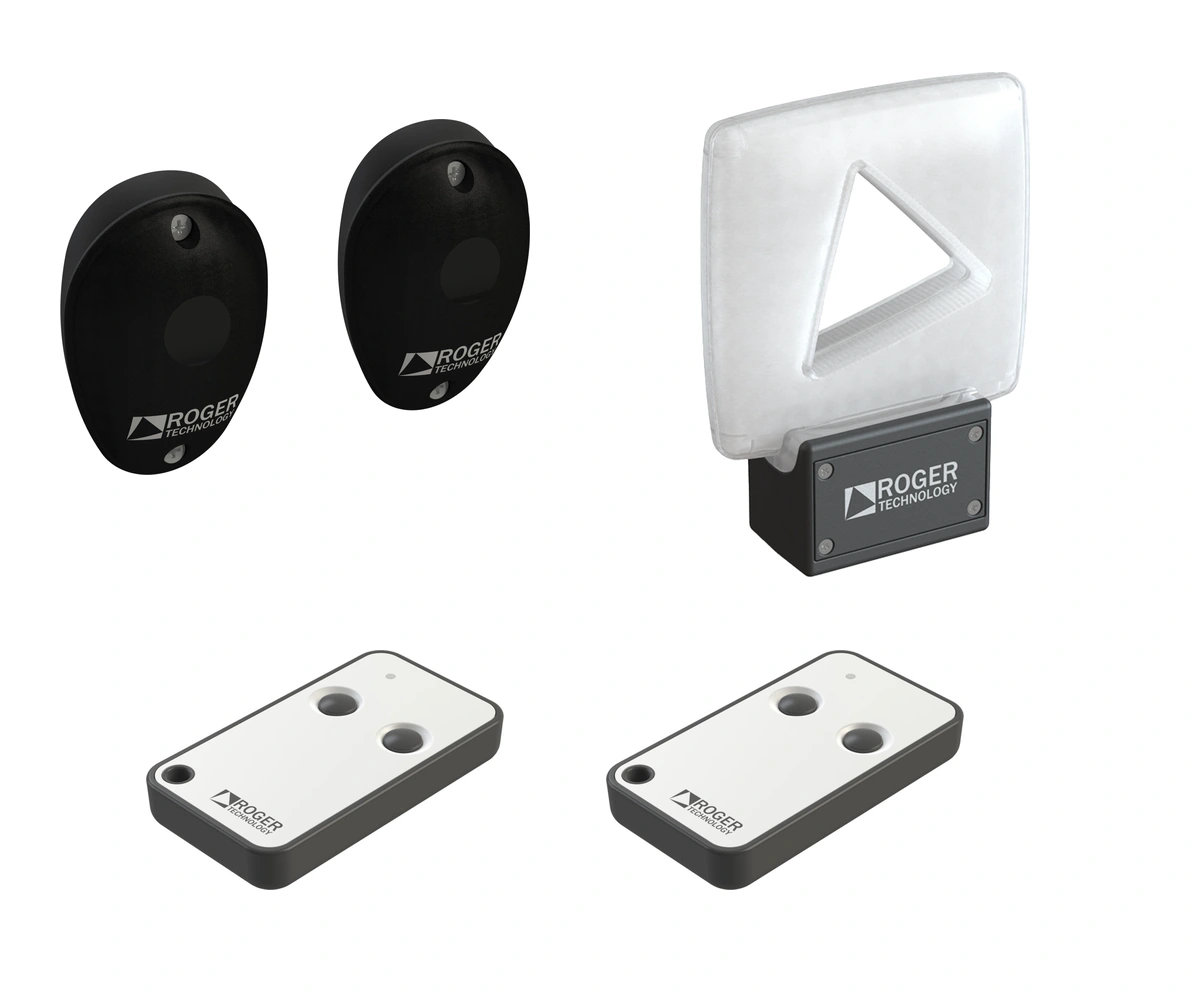

Dwa piloty, sygnalizacja i kontrola przejazdu
Każdy z dwóch pilotów E80/TX52R/2 ma dwa przyciski. Funkcje dostępne w instalacji można przypisać do kanałów zgodnie z ustawieniami odbiornika i centrali. Kolejne nadajniki można dobrać dla następnych użytkowników.
Fotokomórki R90/F4ES nadzorują linię przejazdu, a lampa FIFTHY/24 informuje o pracy bramy. Ich działanie zależy od poprawnego podłączenia i ustawień. Po montażu instalator sprawdza reakcję na przeszkody oraz zabezpieczenia całej bramy.
Zobacz napędy BE20 w praktyce
BE20/200 przy prawdziwej bramie
Realizacja z Madrytu z dwoma napędami BE20/200, opublikowana na oficjalnym kanale producenta. Film pokazuje działającą instalację; wyposażenie tej posesji może różnić się od zestawu FULL.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Poznaj rodzinę napędów BE20
Prezentacja konstrukcji i funkcji serii BE20; część o High Speed zaczyna się około 1:31. Film obejmuje także inne wersje rodziny. Parametry i kompletację oferowanego zestawu podajemy na tej karcie.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Parametry techniczne
| Oznaczenie zestawu | KIT BE20/210/F |
|---|---|
| Siłowniki | 2 × BE20/200 |
| Maksymalna długość jednego skrzydła | 2,8 m |
| Katalogowy czas otwarcia do 90° | 15–25 s |
| Prędkość liniowa siłownika | 1–1,66 cm/s |
| Zasilanie sieciowe zestawu | 230 V AC, 50 Hz |
| Silniki | Bezszczotkowe (Brushless), 24 V |
| Centrala w zestawie | B70/2ML/BOX z radioodbiornikiem |
| Moc znamionowa jednego siłownika | 200 W |
| Siła jednego siłownika | 100–2200 N |
| Skok siłownika | 400 mm |
| Enkoder | Cyfrowy, natywny SENSORLESS, 48 impulsów na obrót |
| Rodzaj przekładni | Samohamowna (nieodwracalna) |
| Położenia końcowe | Mechaniczne ograniczniki na otwarcie i zamknięcie |
| Użytkowanie | Intensywne; katalogowo do 1000 cykli/dobę |
| Stopień ochrony siłownika | IP44 |
| Temperatura pracy | −20°C do +55°C |
Otwieraj bramę również kodem
Klawiatura bezprzewodowa H85/TDR/E
Wpisujesz kod i otwierasz wjazd bez szukania pilota. Klawiatura działa radiowo i jest zasilana bateriami, więc nie trzeba prowadzić przewodu od niej do centrali.
Trzeba ją zaprogramować w zgodnym radioodbiorniku Roger i dopasować tryb transmisji do odbiornika w zestawie. Klawiaturę możesz dokupić. Dwa dołączone piloty działają bez niej.
Zobacz klawiaturę H85/TDR/E →Porównaj oba zestawy BE20
| Długość skrzydła | Standard: do 2,8 m HS: do 2,5 m |
|---|---|
| Czas do 90° | Standard: 15–25 s HS: 10–15 s |
| Silnik i centrala | Standard: 24 V + B70/2ML/BOX HS: 36 V + EDGE1/BOX |
Sprawdź zestaw Roger KIT BE20/211/HS/F →
Potrzebujesz więcej pilotów? Dobierz E80/TX52R/2, taki jak dwa nadajniki z kompletu.
Pytania i odpowiedzi
Jaką bramę obsłuży KIT BE20/210/F?
Zestaw jest przeznaczony do bramy dwuskrzydłowej, której każde skrzydło ma do 2,8 m. Dla dwóch równych skrzydeł daje to łącznie 5,6 m. Przed doborem trzeba sprawdzić również masę, opory ruchu, wypełnienie bramy i geometrię montażu.
Jak szybko otworzy się brama o szerokości 5 m?
Dla BE20/200 katalog podaje 15–25 s do 90°. Wjazd z dwoma skrzydłami po 2,5 m mieści się w limicie długości. Rzeczywisty czas całego otwarcia zależy także od ustawień i montażu. Wersja HS ma krótszy zakres katalogowy: 10–15 s.
Czy wersja HS pasuje do skrzydeł 2,8 m?
Nie. BE20/200/HS ma limit 2,5 m na skrzydło. Dla skrzydeł do 2,8 m przeznaczony jest standardowy BE20/200. Trzeba jeszcze sprawdzić pozostałe warunki doboru.
Czy w komplecie są piloty, fotokomórki i lampa?
Tak. Wersja FULL /F zawiera dwa piloty E80/TX52R/2, komplet fotokomórek R90/F4ES i białą lampę FIFTHY/24. Są również dwa siłowniki, centrala z radioodbiornikiem oraz wskazane w kompletacji uchwyty i ograniczniki.
Czy potrzebne jest zasilanie 230 V?
Tak. Zestaw wymaga zasilania sieciowego 230 V. Napięcie 24 V dotyczy silników współpracujących z odpowiednią centralą i transformatorem.
Co zrobić, gdy zabraknie prądu?
Po bezpiecznym odblokowaniu siłowników kluczem można otworzyć bramę ręcznie zgodnie z instrukcją. Ten zestaw nie zawiera akumulatorów. Zasilanie awaryjne dobiera się osobno do konkretnej centrali.
Czy można dołożyć klawiaturę bez przewodu?
Tak. Jako dodatkowe sterowanie możesz dobrać H85/TDR/E. Jest zasilana bateryjnie i komunikuje się radiowo ze zgodnym odbiornikiem Roger. Wymaga zaprogramowania i nie jest częścią zestawu FULL.
Czy to zestaw do samodzielnego podłączenia?
To zestaw urządzeń automatyki. Okablowanie, mocowania do podłoża i ewentualne dodatkowe zabezpieczenia dobiera się do konkretnej bramy. Montaż i uruchomienie powinien przeprowadzić instalator, który sprawdzi pracę skrzydeł, siły i działanie zabezpieczeń.
Dokumentacja producenta
W instrukcjach sprawdzisz warunki doboru i dostępne ustawienia przed montażem. Dokumenty producenta zawierają opisy w kilku językach.
