Opis
PLAST-MET · SODALIT AL 1

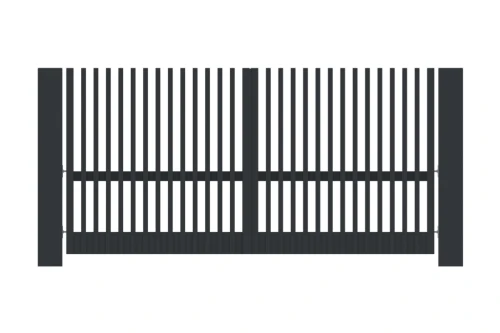

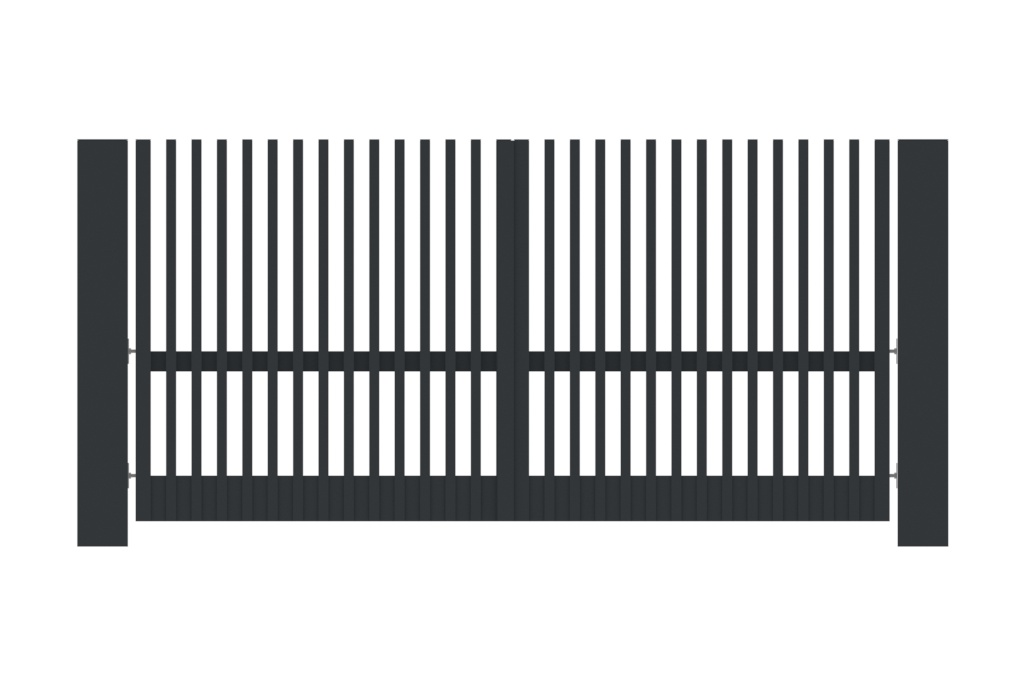

Sodalit MD1
Wjazd otwierany z pilota.
Wersja TOP łączy dwa skrzydła Sodalit z automatyką Roger. Pionowy układ profili pozostaje zgodny z przęsłami i furtką, a przygotowana konstrukcja pozwala uwzględnić napęd już na etapie wyboru ogrodzenia.
- Wysokości
- 1300–1900 mm
- Profil
- 60 × 80 mm
- Prześwit
- 60 mm
- Materiał wypełnienia
- Aluminium
KONSTRUKCJA I WYGLĄD
Pionowy układ, zgodny z modelem MD1
Profile 60 × 80 mm i prześwit 60 mm tworzą wzór MD1. Malowanie proszkowe pozwala dobrać kolor do przęseł, stolarki i pozostałych elementów wejścia.
Brama pod automatykę ma dodatkowy poziomy profil 80 × 20 mm. Karta techniczna przewiduje słupy 140 × 140 mm i zestawy napędu MONOS4 albo BE20. Wybór automatyki musi odpowiadać wymiarom i warunkom pracy bramy.
Wypełnienie jest ażurowe. Odbiór ogrodzenia zależy od kąta patrzenia; nie tworzy ono szczelnej przesłony posesji.
WYBÓR I KOMPLETACJA
Co określa konfigurację
- System / model
- Plast-Met SODALIT AL 1 / MD1
- Wysokości
- 1300, 1400, 1500, 1600, 1700, 1800 i 1900 mm
- Szerokość między słupami
- 3000 / 4500 / 5000 mm
- Wypełnienie
- Profile aluminiowe 60 × 80 mm
- Prześwit między profilami
- 60 mm
- Wykończenie
- Malowanie proszkowe · kolor do wyboru
Konfiguracja TOP obejmuje bramę oraz zestaw Roger MONOS 24V albo wybrany w opcjach Roger BE20 24V. Do montażu należy dobrać parę odpowiednio przygotowanych słupów 140 × 140 mm. Zakończenia słupów i oświetlenie zależą od wybranego pakietu.
Wymiary wykonania i sposób zamocowania potwierdza rysunek zamówienia. Szerokość otworu nie jest równoznaczna z szerokością samego skrzydła.
SODALIT W RZECZYWISTOŚCI
Galeria realizacji, ekspozycji i detali
Zobacz wykończenie profili oraz sposób łączenia wzoru Sodalit z bramą, furtką i portalem wejściowym. Zdjęcia przedstawiają rodzinę systemu w różnych konfiguracjach. Bramy, furtki, portal i pozostałe elementy ekspozycji są dobierane osobno.
PRZYGOTOWANIE MONTAŻU
Przygotuj wjazd do bramy z napędem
Sodalit TOP łączy dwa skrzydła z automatyką Roger. Żeby korzystać z otwierania pilotem, zaplanuj razem miejsce na ruch bramy, odpowiednie słupy i instalację elektryczną. Najlepiej zrobić to przed betonowaniem i układaniem nawierzchni.
Słupy przygotowane do automatyki
Do bramy DS TOP producent przewiduje słupy 140 × 140 mm, przygotowane do zamocowania zawiasów i siłowników. Mają otwory do prowadzenia przewodów oraz otwór rewizyjny przeznaczony do montażu centrali.
Dobierz długość słupów do wysokości bramy, prześwitu nad gotową nawierzchnią i części osadzonej w fundamencie. Aluminiowych słupów systemowych nie montuje się na stopie do przykręcenia.
Co przygotować przed uruchomieniem bramy?
- Wolne miejsce dla obu skrzydeł. Sprawdź ich pełny ruch, kierunek otwierania i położenie siłowników. Szerokość otworu, punkty mocowania zawiasów oraz fundamenty wykonaj według rysunku zamawianej bramy.
- Przewody do wybranego zestawu Roger. W ofercie dobierasz MONOS 24 V lub BE20 24 V. Przed wykonaniem nawierzchni ustal z instalatorem przebieg zasilania i przewodów do siłowników, fotokomórek oraz lampy ostrzegawczej. Instalacja musi odpowiadać wybranemu napędowi.
- Poziom podjazdu i odbojnik. Ustal docelową wysokość nawierzchni oraz prześwit pod skrzydłami. Rysunek TOP przewiduje odbojnik, którego położenie trzeba uwzględnić przy przygotowaniu wjazdu.
- Regulację i sprawdzenie zabezpieczeń. Po montażu instalator ustawia ruch skrzydeł i sprawdza działanie zabezpieczeń. Warto przy odbiorze przećwiczyć także ręczne odblokowanie zgodnie z instrukcją napędu.
Pomożemy skompletować bramę TOP. Przygotuj szerokość wjazdu, planowaną wysokość i zdjęcie podjazdu. Dobierzemy bramę, słupy oraz zestaw automatyki do wybranej konfiguracji. Zadzwoń: 32 420 73 50.
PARAMETRY WERSJI MD1
Sodalit MD1 — dane techniczne
Wypełnienie MD1 tworzą pionowe profile 60 × 80 mm z prześwitem 60 mm. Pozostałe parametry konstrukcji i wyposażenia odpowiadają wersji MD3.
- System / model
- Plast-Met Sodalit AL 1 / MD1
- Profil wypełnienia
- 60 × 80 mm
- Czoło / głębokość profilu
- 60 mm / 80 mm
- Prześwit między profilami
- 60 mm (P60)
- Materiał wypełnienia
- Aluminium
- Wysokości w tej ofercie
- 1300–1900 mm, co 100 mm
- Szerokość zamówieniowa
- 3000, 4500 lub 5000 mm
- Wykończenie
- Malowanie proszkowe; kolor do wyboru
- Konstrukcja
- Dwa skrzydła z pionowym wypełnieniem grzebieniowym
- Profile poziome ramy
- 180 × 40 mm
- Zawiasy
- Trzpieniowe M16, 90°
- Profil pod siłowniki
- 80 × 20 mm
- Automatyka
- Roger MONOS 24 V lub BE20 24 V — według wybranej opcji
- Słupy do wersji TOP
- 140 × 140 mm, przygotowane pod zawiasy i siłowniki; dobierane w opcjach
To zestawienie parametrów oferowanej wersji MD1. Nie zastępuje rysunku montażowego producenta. Wymiary wykonania, położenie mocowań i kompletację potwierdza dokumentacja zamówienia.
PRZED WYBOREM
Najczęstsze pytania
Czym TOP różni się od bramy ręcznej?
TOP ma konstrukcję przygotowaną pod automatykę oraz dobrany zestaw napędu. Nie jest tylko dopisaniem silnika do dowolnej wersji ręcznej.
Jakie słupy przewiduje wersja TOP?
Karta Sodalit wskazuje słupy 140 × 140 mm. Przy doborze uwzględnia się długość, przygotowanie pod automatykę i wybrane zakończenia.
Czy można wybrać oświetlenie słupów?
Tak, system przewiduje zgodne lampy zamiast standardowych zaślepek. Zakończenia dobiera się do przekroju i funkcji słupa.
Czy mogę wybrać inny kolor?
Kolory standardowe są dostępne w opcjach produktu. Odcień i fakturę warto sprawdzić na próbce; zdjęcie ekranu nie zastępuje wzornika.
Czy zdjęcie pokazuje dokładnie zamawiany model?
Galeria przedstawia różne realizacje rodziny Sodalit. O konfiguracji zakupu decydują model, parametry i wybrane wyposażenie, a wizualizacje pełnią funkcję poglądową.
