Napęd do bramy dwuskrzydłowej Roger KIT MONOS4/F – Brushless, 2 × 4 m
Cena regularna:
towar niedostępny
Masz pytania? Doradzimy Ci!
Zapraszamy do kontaktu! Nasi specjaliści chętnie pomogą, doradzą i rozwieją wszelkie wątpliwości.
Oferujemy fachowe wsparcie oraz wycenimy montaż. Jesteśmy tu dla Ciebie!
Zadzwoń : +48 32 420 73 50
Opis
Automatyka Twojego wjazduSteruj pilotem bramą o skrzydłach do 4 m.
Roger KIT MONOS4/F to zestaw do bramy dwuskrzydłowej z dwoma siłownikami Brushless 24 V. Każdy napęd ma ramię teleskopowe o skoku 400 mm i obsługuje skrzydło o długości do 4 m.
W wersji FULL otrzymujesz centralę z radioodbiornikiem, dwa piloty, fotokomórki i białą lampę. MONOS4 jest przeznaczony do częstej pracy przy domach i firmach.

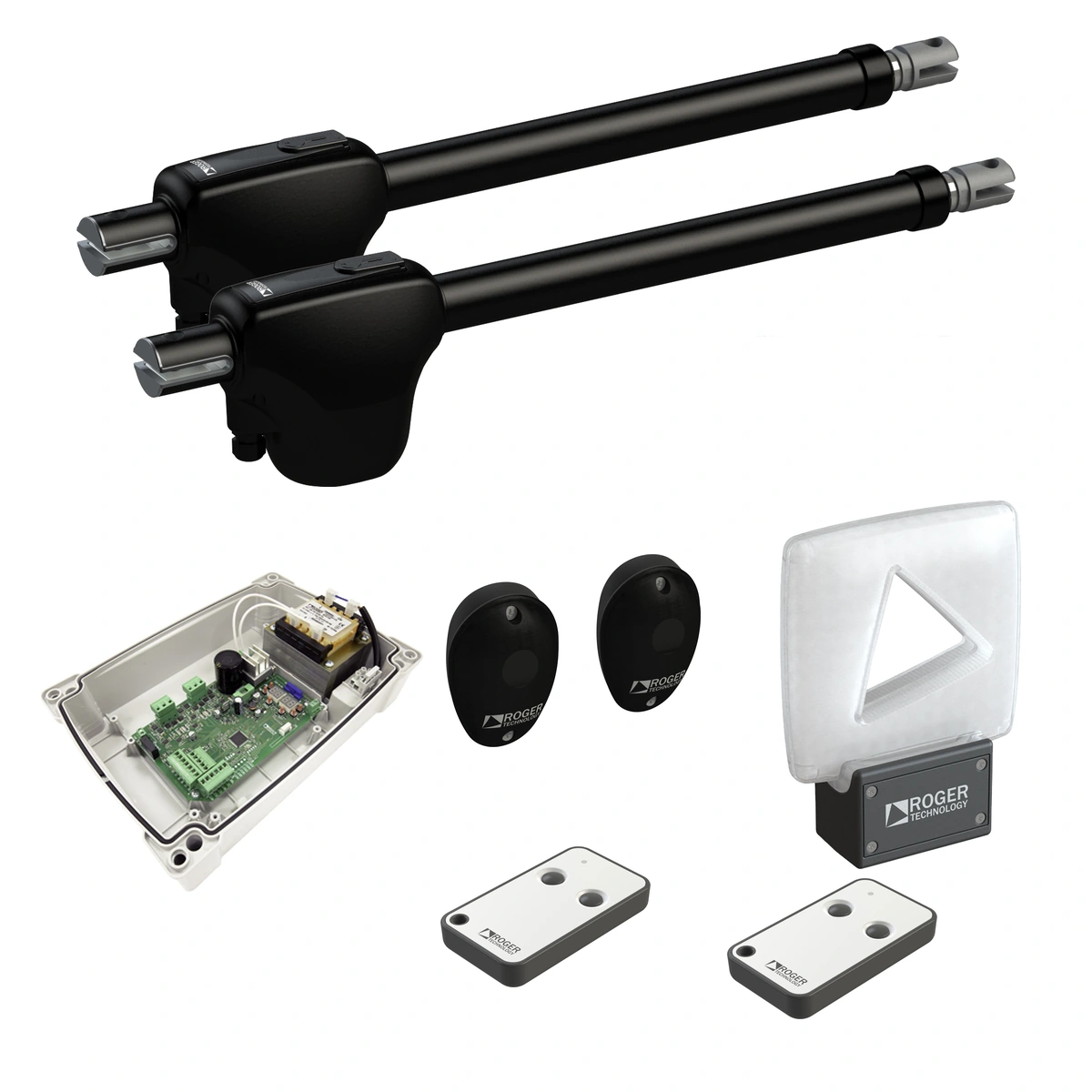

Co jest w zestawie FULL?
- 2 × MONOS4 — siłowniki Brushless 24 V z ramieniem teleskopowym.

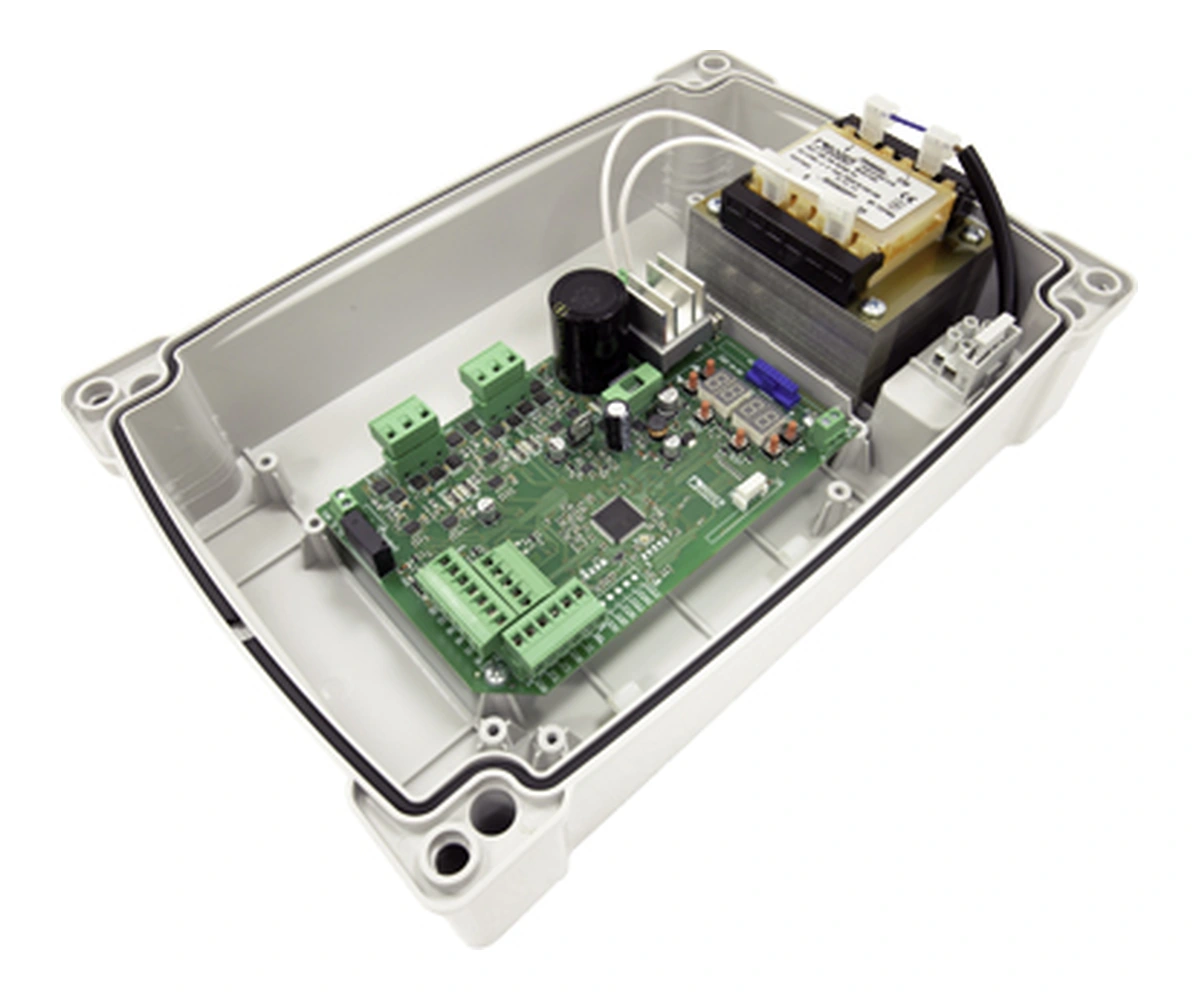

- 1 × B70/2ML/BOX — centrala w obudowie, z radioodbiornikiem.
- 2 × E80/TX52R/2 — piloty dwukanałowe z kodem stałym.
- 1 komplet R90/F4ES — para fotokomórek z synchronizacją.
- 1 × FIFTHY/24 — biała lampa sygnalizacyjna ze wzmacniaczem antenowym.
- Regulowane uchwyty do przykręcenia do słupków i uchwyty mocowania do skrzydeł.
Kompletacja /F według katalogu Roger Technology 2026. Zewnętrzne odboje, okablowanie, akumulatory, klawiaturę i ewentualny elektrozamek dobiera się osobno do konkretnej bramy.
Sprawdź długość, masę i mocowania
MONOS4 pozwala zautomatyzować także długie skrzydła. Limit 4 m dotyczy jednego skrzydła. Dwa równe skrzydła mogą mieć łącznie do 8 m, jeśli brama spełnia pozostałe wymagania doboru.
Przed zakupem instalator powinien uwzględnić masę i wypełnienie skrzydeł, obciążenie wiatrem oraz położenie zawiasów względem słupków. Długa, pełna brama wymaga innej oceny niż lekka konstrukcja ażurowa.
Sprawdź również zalecenia instrukcji dotyczące elektrozamka przy dużych lub pełnych skrzydłach. Elektrozamek dobiera się osobno.
Jak długo poczekasz na otwarcie?
Katalogowy zakres dla MONOS4 to 19–35 sekund przy otwarciu skrzydła do 90°. Prędkość liniowa ramienia wynosi do 2,1 cm/s.
Przykładowy wjazd o szerokości 5 m, z dwoma skrzydłami po 2,5 m, mieści się w limicie długości. Rzeczywisty czas zależy od geometrii mocowań, zwolnień i opóźnienia drugiego skrzydła. Wartość 19 s nie oznacza, że każda brama zakończy cały manewr dokładnie w tym czasie.
Przyjrzyj się zestawowi
Silnik Brushless do częstej pracy
W silniku bezszczotkowym nie ma szczotek zużywających się podczas pracy. Cyfrowa centrala pozwala ustawić ruch i zwolnienia tak, aby dopasować pracę siłowników do bramy.
MONOS4 ma natywny enkoder SENSORLESS 48 PPR oraz metalową przekładnię. Według producenta napęd może wykonać do 700 cykli otwarcie/zamknięcie na dobę. Podana liczba dotyczy określonych warunków pracy i nie jest gwarantowana dla każdej instalacji.

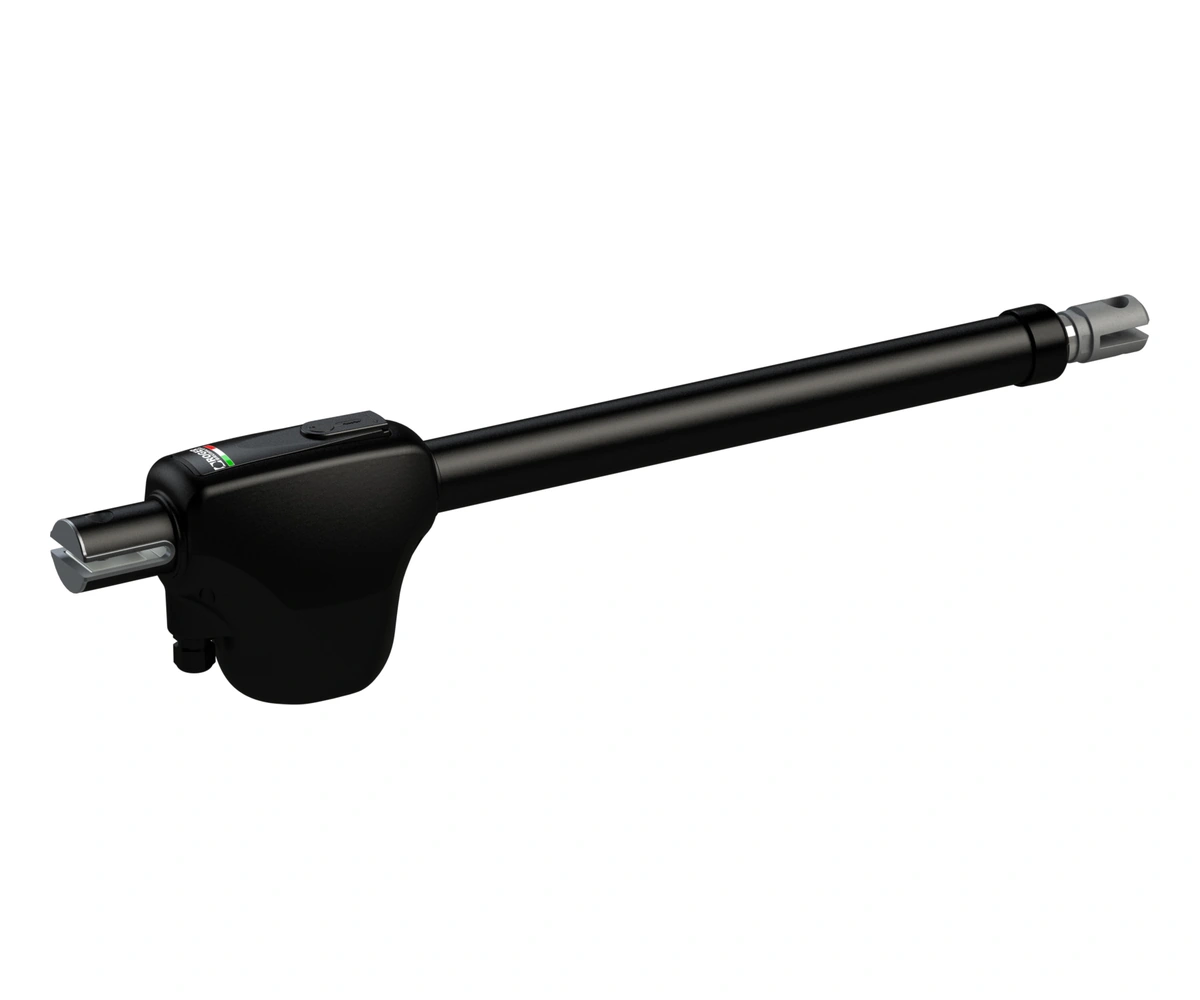

Ramię teleskopowe i odblokowanie kluczem
Ramię wysuwa się i chowa, poruszając skrzydłem bramy. Mechanizm jest samohamowny. Przy braku zasilania możesz odblokować siłownik kluczem i poruszyć skrzydłem ręcznie, zgodnie z instrukcją.
Obudowa siłownika ma stopień ochrony IP44, a podany zakres temperatur pracy wynosi od −20°C do +55°C. Montaż na zewnątrz wymaga zachowania zaleceń producenta dotyczących mocowań i prowadzenia przewodów.
Odboje wyznaczają koniec ruchu
MONOS4 wymaga zewnętrznych odbojów na otwarciu i zamknięciu. Nie ma wewnętrznych ograniczników mechanicznych ani elektrycznych krańcówek. Instrukcja wymaga trwale zamocowanych odbojów z elementem tłumiącym, np. gumowym.
Przed montażem automatyki sprawdź, czy brama ma odboje i czy są w dobrym stanie. Jeśli ich brakuje, trzeba je zamontować. Katalogowa lista wyposażenia KIT MONOS4/F nie obejmuje odbojów.

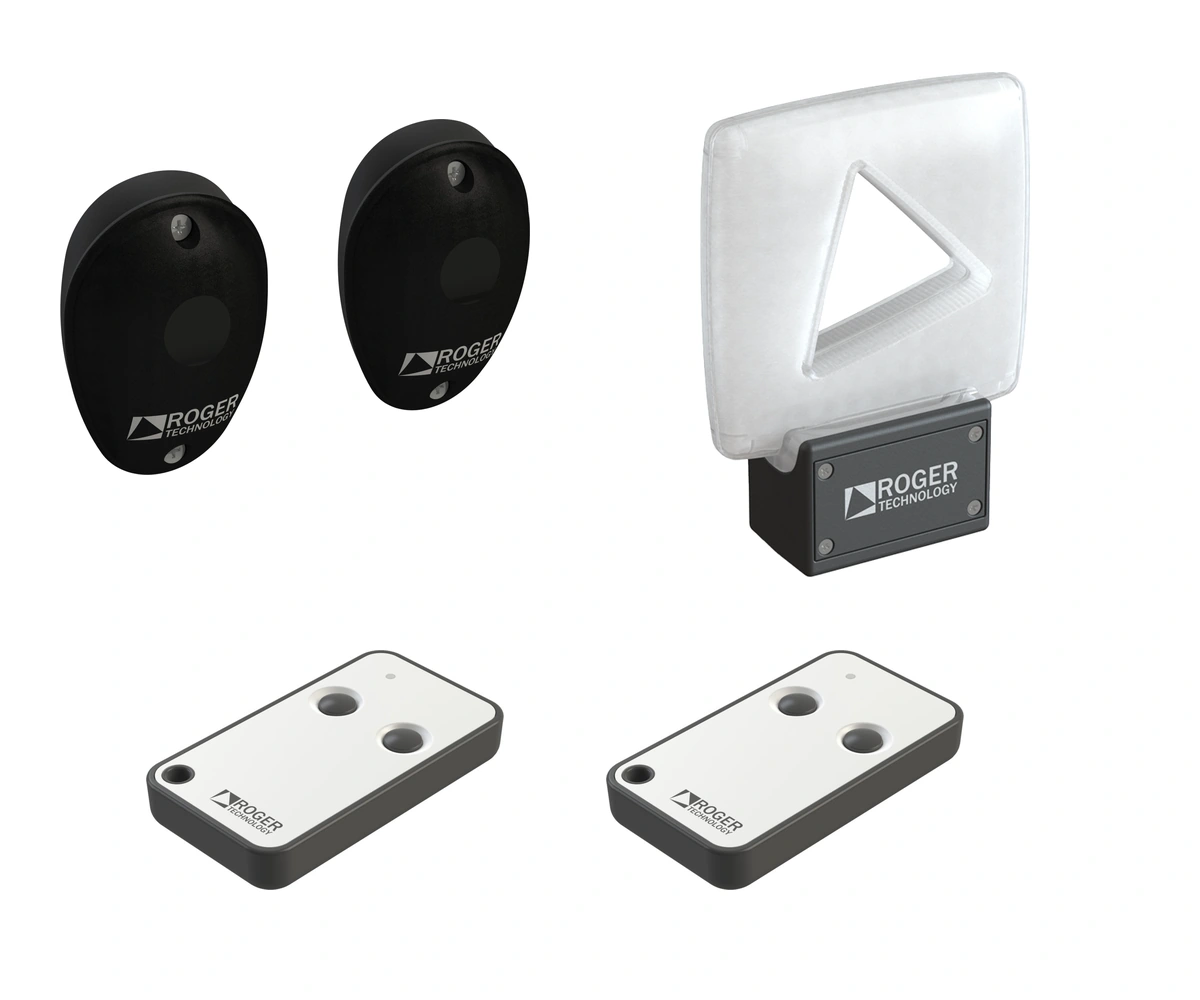

Piloty, fotokomórki i lampa
Dwa piloty E80/TX52R/2 pozwalają przekazać nadajnik drugiemu użytkownikowi. Każdy ma dwa kanały; dostępne funkcje zależą od zaprogramowania odbiornika i centrali. Kolejne takie same piloty można dokupić.
Fotokomórki R90/F4ES nadzorują linię przejazdu, a lampa FIFTHY/24 sygnalizuje pracę bramy. Ich działanie wymaga poprawnego podłączenia i ustawienia. Podczas uruchomienia instalator sprawdza reakcję na przeszkody i zabezpieczenia całej bramy.
Zobacz MONOS4 w praktyce
MONOS4 przy bramie: skrzydła 3,5 m i 1,5 m
Działająca instalacja z Chorwacji opublikowana przez producenta. Film pokazuje dwa napędy MONOS4 przy bramie o nierównych skrzydłach. Wyposażenie tej posesji może różnić się od zestawu FULL.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Poznaj konstrukcję MONOS4
Krótka prezentacja napędu z ramieniem teleskopowym na oficjalnym kanale Roger. Kompletację oferowanego zestawu podajemy na tej karcie.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Parametry techniczne
| Oznaczenie zestawu | KIT MONOS4/F — wersja FULL |
|---|---|
| Siłowniki | 2 × MONOS4 |
| Maksymalna długość jednego skrzydła | 4 m; dobór wymaga uwzględnienia masy i warunków montażu |
| Katalogowy czas otwarcia do 90° | 19–35 s |
| Prędkość liniowa | Do 2,1 cm/s |
| Silniki | Bezszczotkowe (Brushless), 24 V |
| Zasilanie sieciowe zestawu | 230 V AC, 50 Hz |
| Centrala w zestawie | B70/2ML/BOX z radioodbiornikiem |
| Moc znamionowa jednego siłownika | 200 W |
| Siła jednego siłownika | 2200 N |
| Skok ramienia teleskopowego | 400 mm |
| Enkoder | Cyfrowy, natywny SENSORLESS, 48 impulsów na obrót |
| Przekładnia | Samohamowna (nieodwracalna) |
| Położenia końcowe | Wymagane zewnętrzne odboje na otwarciu i zamknięciu; brak wewnętrznych ograniczników i elektrycznych krańcówek |
| Użytkowanie | Intensywne; do 700 cykli otwarcie/zamknięcie na dobę według danych producenta |
| Stopień ochrony siłownika | IP44 |
| Temperatura pracy | −20°C do +55°C |
Otwieraj bramę również kodem
Klawiatura bezprzewodowa H85/TDR/E
Wpisujesz kod i otwierasz wjazd bez pilota. Klawiatura komunikuje się radiowo i ma zasilanie bateryjne, więc nie trzeba prowadzić od niej przewodu do centrali.
Wymaga zgodnego radioodbiornika Roger oraz zaprogramowania. Tryb transmisji należy dopasować do odbiornika w zestawie.
Zobacz klawiaturę H85/TDR/E →Potrzebujesz więcej nadajników? Dobierz pilot E80/TX52R/2, taki jak dwa piloty z kompletu.
Pytania i odpowiedzi
Do jakiej bramy pasuje KIT MONOS4/F?
To zestaw z dwoma siłownikami do bramy dwuskrzydłowej. Każde skrzydło może mieć do 4 m długości, ale przed zakupem trzeba sprawdzić również jego masę, wypełnienie, opory ruchu i geometrię montażu. Dwa skrzydła po 4 m nie oznaczają zgodności z każdą bramą o szerokości 8 m.
Ile potrwa otwarcie bramy o szerokości 5 m?
Dwa skrzydła po 2,5 m mieszczą się w limicie długości MONOS4. Katalog podaje 19–35 sekund dla otwarcia skrzydła do 90°. Czas całego manewru zależy od geometrii, ustawień zwolnienia i opóźnienia drugiego skrzydła; nie jest to gwarancja 19 sekund dla każdej instalacji.
Co dokładnie dostanę w wersji FULL?
Dwa siłowniki MONOS4, centralę B70/2ML/BOX z radioodbiornikiem, dwa piloty E80/TX52R/2, komplet fotokomórek R90/F4ES i białą lampę FIFTHY/24 ze wzmacniaczem antenowym. Zestaw obejmuje też uchwyty mocowania siłowników do słupków i skrzydeł. Zewnętrzne odboje, przewody, klawiaturę, akumulatory i ewentualny elektrozamek dobiera się osobno.
Czy trzeba zamontować odboje bramy?
Tak. Instrukcja MONOS4 wymaga mechanicznych odbojów na otwarciu i zamknięciu, trwale zamocowanych do podłoża i wyposażonych w element tłumiący uderzenie. Siłownik nie ma wewnętrznych ograniczników ani elektrycznych wyłączników krańcowych. Odbojów nie ma w katalogowej liście wyposażenia KIT MONOS4/F.
Czy 24 V oznacza, że nie potrzebuję zasilania 230 V?
Nie. Silniki pracują z napięciem 24 V, ale centrala z transformatorem wymaga doprowadzenia zasilania sieciowego 230 V. Podłączenie i uruchomienie należy wykonać zgodnie z instrukcją producenta.
Jak otworzę bramę podczas awarii prądu?
MONOS4 można odblokować kluczem i poruszyć skrzydłami ręcznie, zgodnie z instrukcją. Siłownik odblokowuje się przy zatrzymanym napędzie i odłączonym zasilaniu, również awaryjnym. Akumulatory nie są częścią tego zestawu; elektryczne zasilanie awaryjne wymaga osobno dobranych elementów.
Czy można otwierać bramę kodem?
Tak. Opcjonalna klawiatura bezprzewodowa H85/TDR/E działa ze zgodnym radioodbiornikiem Roger po zaprogramowaniu. Ma zasilanie bateryjne i nie wymaga prowadzenia przewodu do centrali. Nie jest elementem KIT MONOS4/F ani warunkiem działania pilotów z kompletu.
Czy MONOS4 nadaje się do częstej pracy?
Producent przeznacza ten model do użytkowania intensywnego i podaje do 700 cykli otwarcie/zamknięcie na dobę. Rzeczywista liczba cykli zależy od bramy, warunków pracy i ustawień. Dobierając napęd, trzeba uwzględnić całą instalację, nie tylko liczbę przejazdów.
Dokumentacja producenta
Przed montażem sprawdź geometrię mocowań, zależność długości skrzydła od jego masy i wymagania instalacji. Poniżej znajdziesz instrukcje siłowników oraz centrali.
