Napęd do bramy przesuwnej Roger KIT H30/650/F – zestaw do 600 kg
Cena regularna:
towar niedostępny
Masz pytania? Doradzimy Ci!
Zapraszamy do kontaktu! Nasi specjaliści chętnie pomogą, doradzą i rozwieją wszelkie wątpliwości.
Oferujemy fachowe wsparcie oraz wycenimy montaż. Jesteśmy tu dla Ciebie!
Zadzwoń : +48 32 420 73 50
Opis
Automatyka Twojego wjazduKompletny wjazd na co dzień
Roger Technology KIT H30/650/F to zestaw FULL do automatyzacji bramy przesuwnej o masie do 600 kg. Jego podstawą jest napęd H30/644 z silnikiem 230 V AC, wbudowaną centralą H70/104AC, enkoderem optycznym i magnetycznymi wyłącznikami krańcowymi. Zestaw łączy automat, sterowanie radiowe, fotokomórki i lampę ostrzegawczą, ułatwiając skompletowanie wyposażenia wjazdu.
5 metrów przejazdu. Odczuwalna różnica.
H30 to spokojniejsze tempo do codziennej obsługi wjazdu. BH30 High Speed skraca oczekiwanie: jego prędkość jest około 2,6 raza większa niż H30/644.
Obliczenie: 5 m ÷ prędkość × 60. Dotyczy przesunięcia o 5 m przy stałej prędkości, a nie całkowitej długości skrzydła z przeciwwagą. Rozpędzanie, zwalnianie, ustawienia i opory bramy wydłużają pełny manewr. To porównanie teoretyczne, nie gwarantowany czas otwarcia.

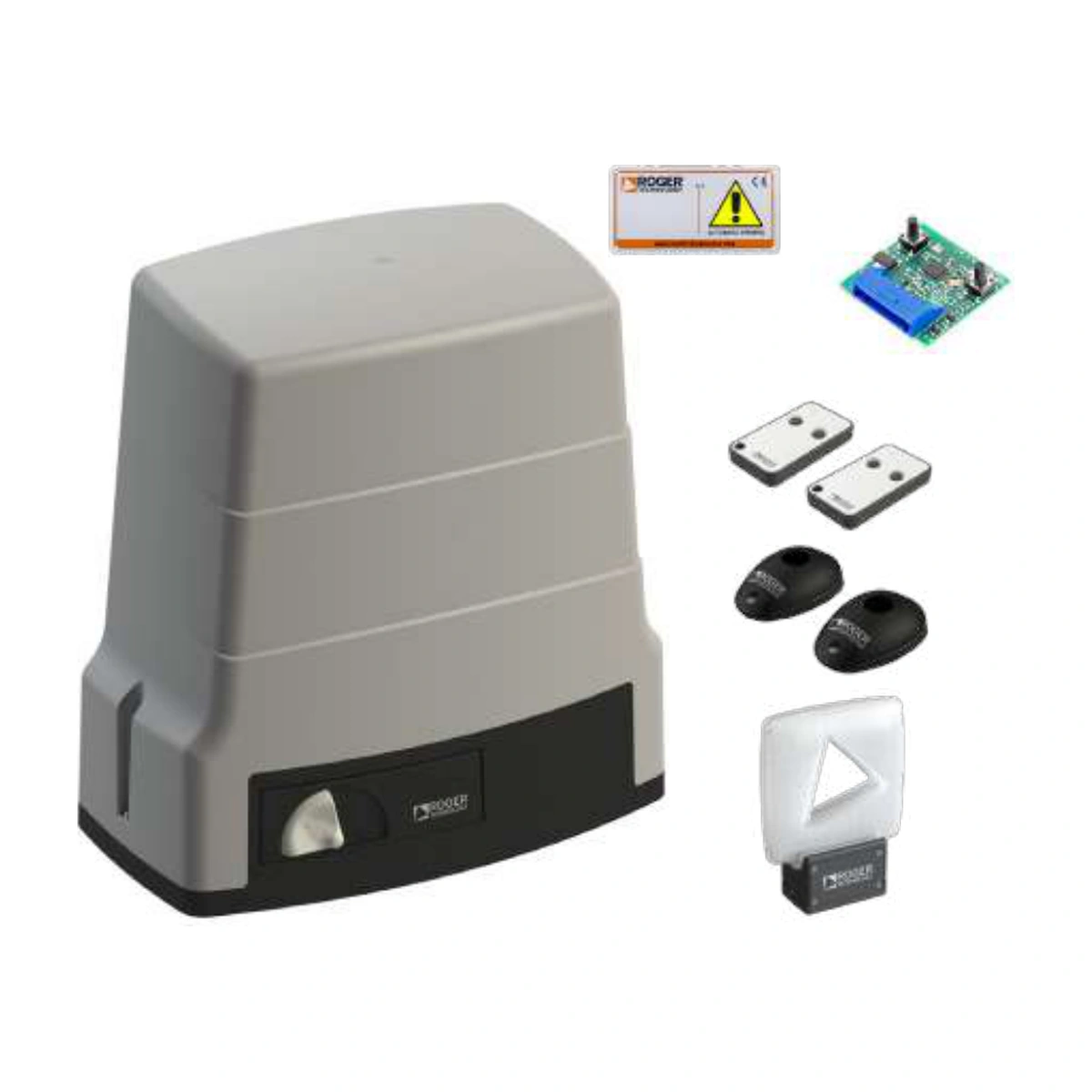

Co zawiera zestaw FULL?

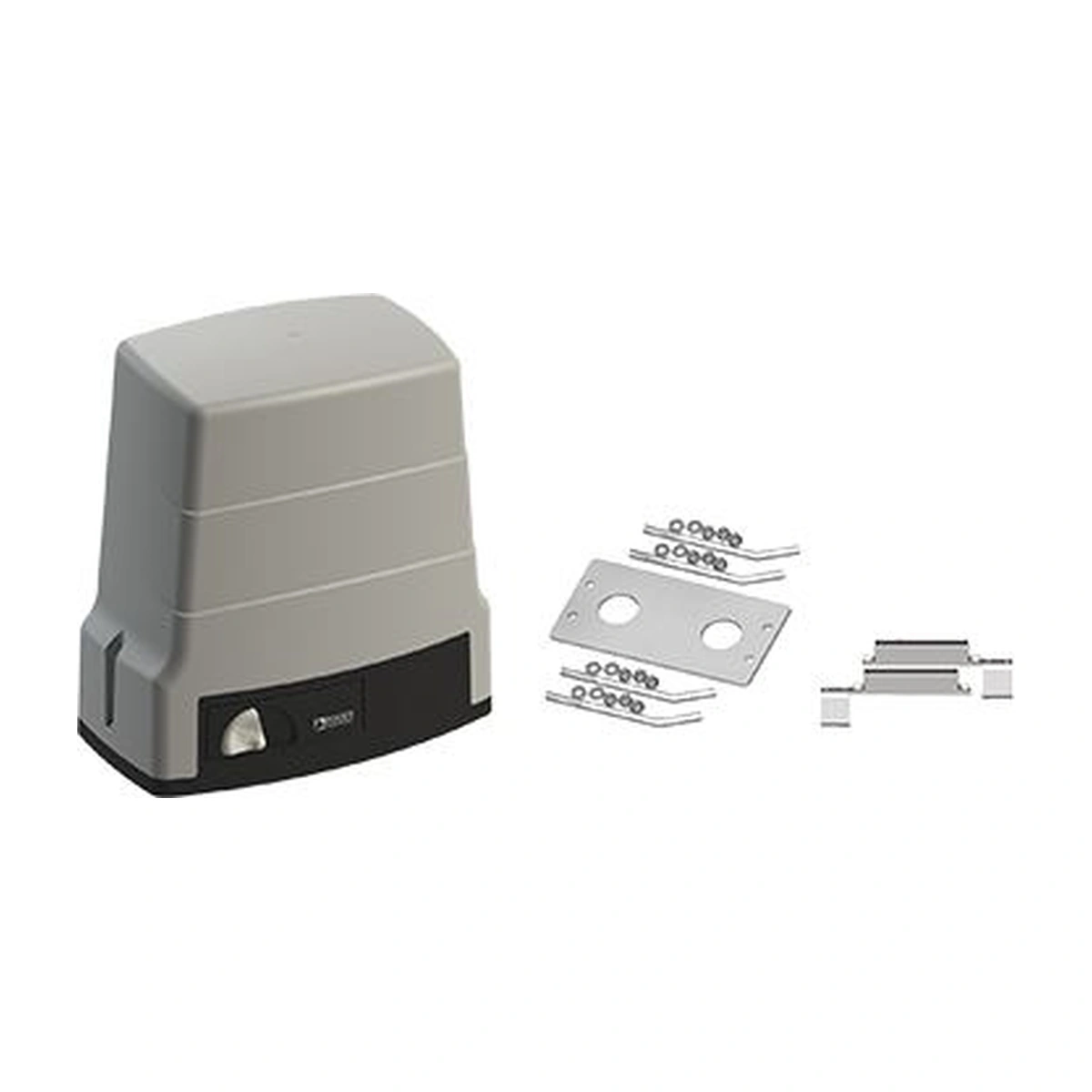

- 1 × napęd H30/644 z wbudowaną centralą H70/104AC.
- 1 × radioodbiornik H93/RX433/I – kompletacja według katalogu Ditex 2026.
- 2 × pilot E80/TX52R/2, dwa kanały, kod stały.
- 1 × komplet fotokomórek R90/F2ES: nadajnik i odbiornik.
- 1 × biała lampa FIFTHY/230 z wbudowanym wzmacniaczem antenowym.
- Magnetyczne wyłączniki krańcowe, płyta montażowa i śruby do montażu.
Zawartość dotyczy podstawowego zestawu katalogowego. Listwę zębatą, przewody i ewentualną dodatkową podstawę dobiera się do konkretnej bramy. Fotokomórki M90/F2ES i M90/F2ESO oferowane osobno nie zastępują automatycznie fotokomórek R90/F2ES w tym zestawie.
Płynny ruch i kontrola położenia
Enkoder optyczny dostarcza centrali informacji o ruchu napędu. Funkcje łagodnego startu i spowalniania pomagają dopasować przebieg manewru do bramy. Magnetyczne krańcówki wyznaczają położenia końcowe bez nacisku na mechaniczną sprężynę wyłącznika. Centrala z wyświetlaczem LED ułatwia konfigurację i odczyt ustawień przez instalatora.

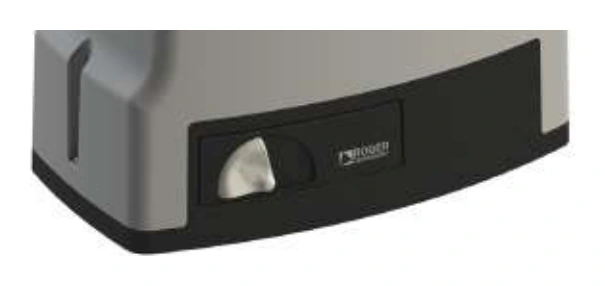

Przekładnia napędu jest wykonana ze stopów metali. Mechanizm rozblokowania zabezpieczony kluczem pozwala przejść do ręcznego przesuwania bramy, np. podczas przerwy w zasilaniu. Samohamowna konstrukcja przekładni utrzymuje położenie bramy w normalnym trybie pracy.

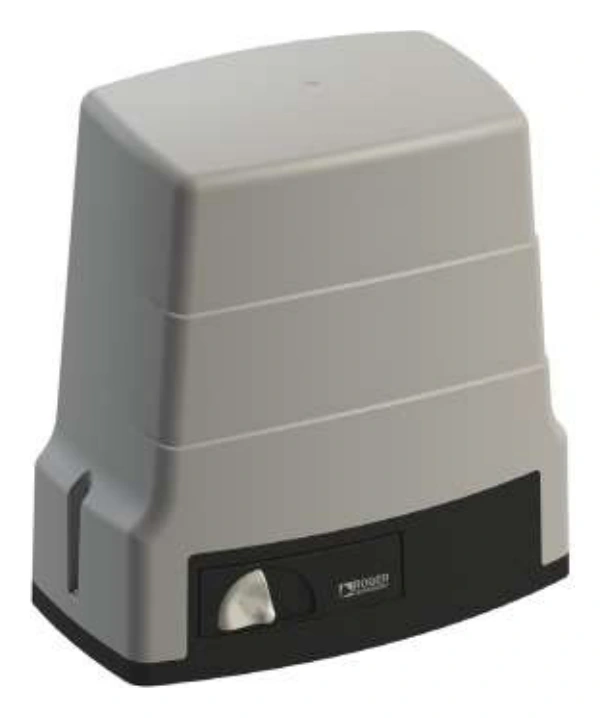

Produkt z bliska
Do jakiej bramy pasuje H30/650/F?
Zestaw jest przeznaczony do bram przesuwnych przy domach oraz w obiektach o umiarkowanej intensywności ruchu. Katalogowy cykl pracy wynosi 50%. Przy doborze trzeba uwzględnić masę skrzydła, opory toczenia i rzeczywistą liczbę manewrów. Ciężko poruszająca się brama wymaga najpierw sprawdzenia rolek, prowadzenia i geometrii.
Koło napędowe Z15 współpracuje z listwą zębatą modułu 4. Listwę należy dobrać do konstrukcji i długości bramy. Podstawę montuje się na stabilnym podłożu, zachowując położenie koła i luz współpracy z listwą zgodnie z instrukcją.
Fotokomórki, sygnalizacja i przygotowanie montażu
Fotokomórki nadzorują linię przejazdu, a lampa sygnalizuje pracę automatyki. Ich obecność nie zastępuje prawidłowej konfiguracji centrali i sprawdzenia zabezpieczeń całej bramy. Instalator powinien wyznaczyć miejsca montażu czujników, sprawdzić strefy ruchu oraz dobrać reakcję centrali na przerwanie wiązki.
Przed montażem zaplanuj doprowadzenie zasilania 230 V i przewodów do akcesoriów. Po uruchomieniu należy sprawdzić kierunek ruchu, pozycje krańcowe, odblokowanie ręczne oraz działanie obu pilotów.
Zobacz więcej z Roger Technology

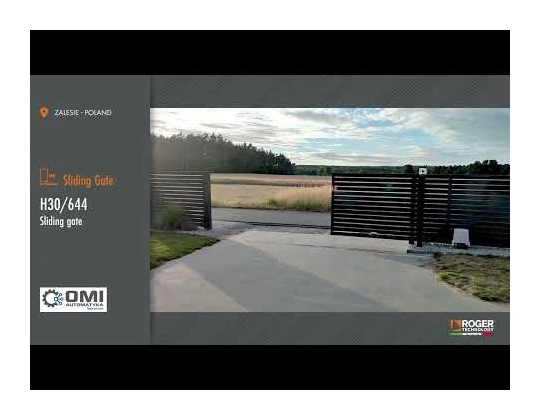

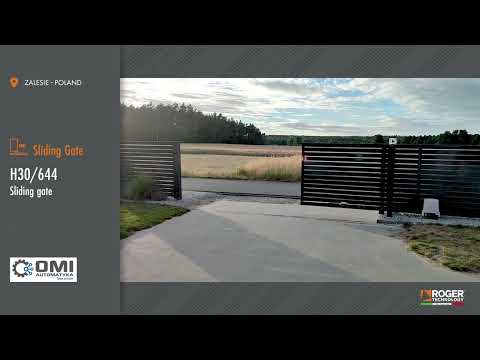

H30/644 przy bramie w Polsce
Prawdziwa realizacja z napędem H30/644, opublikowana przez Roger Technology. Brama samonośna; realizacja OMIautomatyka.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗

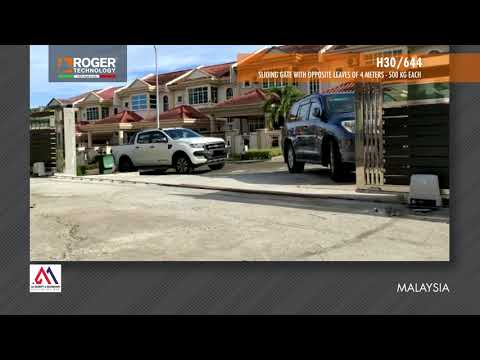

H30/644 w codziennej pracy
Realizacja z dwoma napędami H30/644 i przeciwbieżnymi skrzydłami po 4 m i 500 kg. Sprzedawany zestaw zawiera jeden napęd; film przedstawia indywidualną instalację.
Autor: Roger Technology Italia.
Otwórz na oficjalnym kanale YouTube ↗
Najważniejsze parametry
| Napęd w zestawie | H30/644 |
|---|---|
| Maksymalna masa bramy | 600 kg |
| Zasilanie sieciowe / silnika | 230 V AC, 50 Hz / 230 V AC |
| Moc | 350 W |
| Cykl pracy | 50% |
| Siła rozruchu | 850 N |
| Prędkość ruchu | 9,5 m/min |
| Centrala | H70/104AC, wbudowana |
| Enkoder | Optyczny |
| Wyłączniki krańcowe | Magnetyczne |
| Przekładnia | Nieodwracalna / samohamowna |
| Koło zębate | Z15, moduł 4 |
| Stopień ochrony | IP44 |
| Temperatura pracy | −20°C do +55°C |
Pytania i odpowiedzi
Czy H30 otworzy bramę 5 m w 10 sekund?
Nie. Przy prędkości 9,5 m/min teoretyczny przejazd 5 m trwa około 32 sekund; rzeczywisty manewr potrwa dłużej. Szybszą opcją jest zestaw BH30/610/HS/F High Speed.
Czy jest to napęd bezszczotkowy?
Nie. KIT H30/650/F zawiera napęd H30/644 z silnikiem 230 V AC. To inny produkt niż zestawy serii BH30 Brushless.
Czy w zestawie są magnetyczne krańcówki?
Tak. Zestaw ma napęd H30/644 z magnetycznymi wyłącznikami krańcowymi.
Ile pilotów i fotokomórek otrzymuję?
Dwa piloty E80/TX52R/2 oraz jeden komplet R90/F2ES, czyli nadajnik i odbiornik fotokomórki.
Czy listwa zębata jest w komplecie?
Nie występuje w podanej kompletacji katalogowej. Dobiera się ją osobno do bramy; napęd wymaga listwy modułu 4.
Czy bramę można otworzyć bez prądu?
Tak, po użyciu mechanizmu odblokowania napędu zgodnie z instrukcją bramę można przesunąć ręcznie.
Jaki odbiornik przewiduje katalog 2026?
H93/RX433/I. W opisie przyjęto kompletację z katalogu Ditex 2026; starsza karta internetowa Ditex wymienia H93/RX20/I.
