Brama przesuwna Budmat Piano Forte 100 4000×1530 mm – antracyt RAL 7016 Ultramat – długość 5620 mm
Cena regularna:
towar niedostępny
0
Masz pytania? Doradzimy Ci!
Zapraszamy do kontaktu! Nasi specjaliści chętnie pomogą, doradzą i rozwieją wszelkie wątpliwości.
Oferujemy fachowe wsparcie oraz wycenimy montaż. Jesteśmy tu dla Ciebie!
Zadzwoń : +48 32 420 73 50
Opis
Brama przesuwna Piano 100
Światło wjazdu 4000 mm · wysokość 1530 mm
antracyt · RAL 7016 Ultramat
Brama przesuwna Piano Forte 100 ma poziome wypełnienie z profilowanej blachy stalowej o grubości 0,7 mm. Wąskie deski tworzą drobny podział poziomych linii. Między elementami pozostają prześwity. Kolor antracyt RAL 7016 ma matowe wykończenie Ultramat.
Piano 100, RAL 7016 Ultramat. Widok poglądowy modelu; liczbę elementów i wymiary wybranego wykonania podaje tabela.
Poziome wypełnienie z prześwitami
Oznaczenie Piano 100 odnosi się do nominalnej szerokości deski lub panelu: 100 mm. Wymiary całego elementu podaje tabela poniżej. Wypełnienie w tym wykonaniu: 20 desek. Liczba desek i odstępy zależą od wysokości, dlatego porównuj modele o podobnych wymiarach.
Przęsła, furtkę i bramę możesz dobrać w tym samym modelu Piano 100, kolorze RAL 7016 i wykończeniu Ultramat. Między poziomymi elementami są prześwity, więc ogrodzenie nie zapewnia pełnej osłony tarasu.
Wymiary przed montażem
| Model | Budmat Piano Forte 100 |
|---|---|
| Wysokość całkowita A | 1530 mm |
| Szerokość / długość elementu B | 5620 mm |
| Światło / otwór montażowy | 4000 mm |
| Wypełnienie | 20 desek |
| Materiał | Profilowana blacha stalowa 0,7 mm |
| Kolor i wykończenie | antracyt, RAL 7016 Ultramat |
| Profil stelaża | 60×60 mm |
| Odległość od gruntu w rysunku | 80 mm |

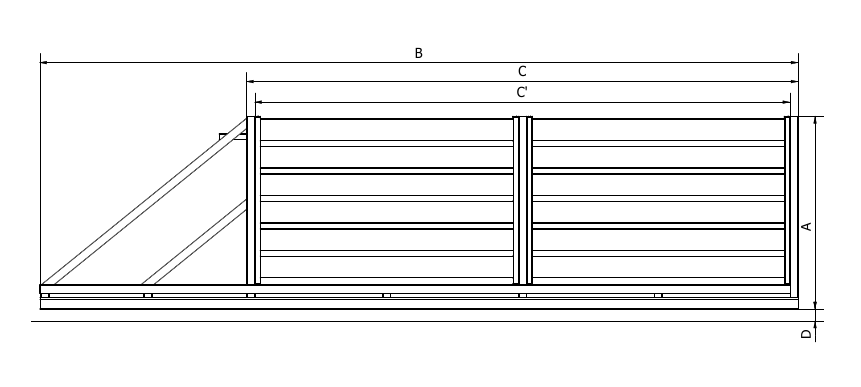

4000 mm to światło wjazdu, 5620 mm to długość całej bramy, a 1530 mm to wysokość konstrukcji. Dla tego wykonania producent określa światło bez słupków stelaża, wymiar C′. Porównaj położenie wymiarów C i C′ na schemacie przed przygotowaniem podpór.
Co zawiera zestaw?
- Brama przesuwna z wypełnieniem Piano
- Dwa słupy 80×80×3 mm
- Wózki
- Rolka górna i rolka najazdowa
- Zderzak
Słupy oraz wymienione elementy prowadzenia należą do zestawu. Przygotowanie pod napęd z listwą zębatą jest oddzielną opcją. Napęd, sterowanie i pozostałe urządzenia automatyki dobiera się osobno.
Wybierz wykonanie i kierunek

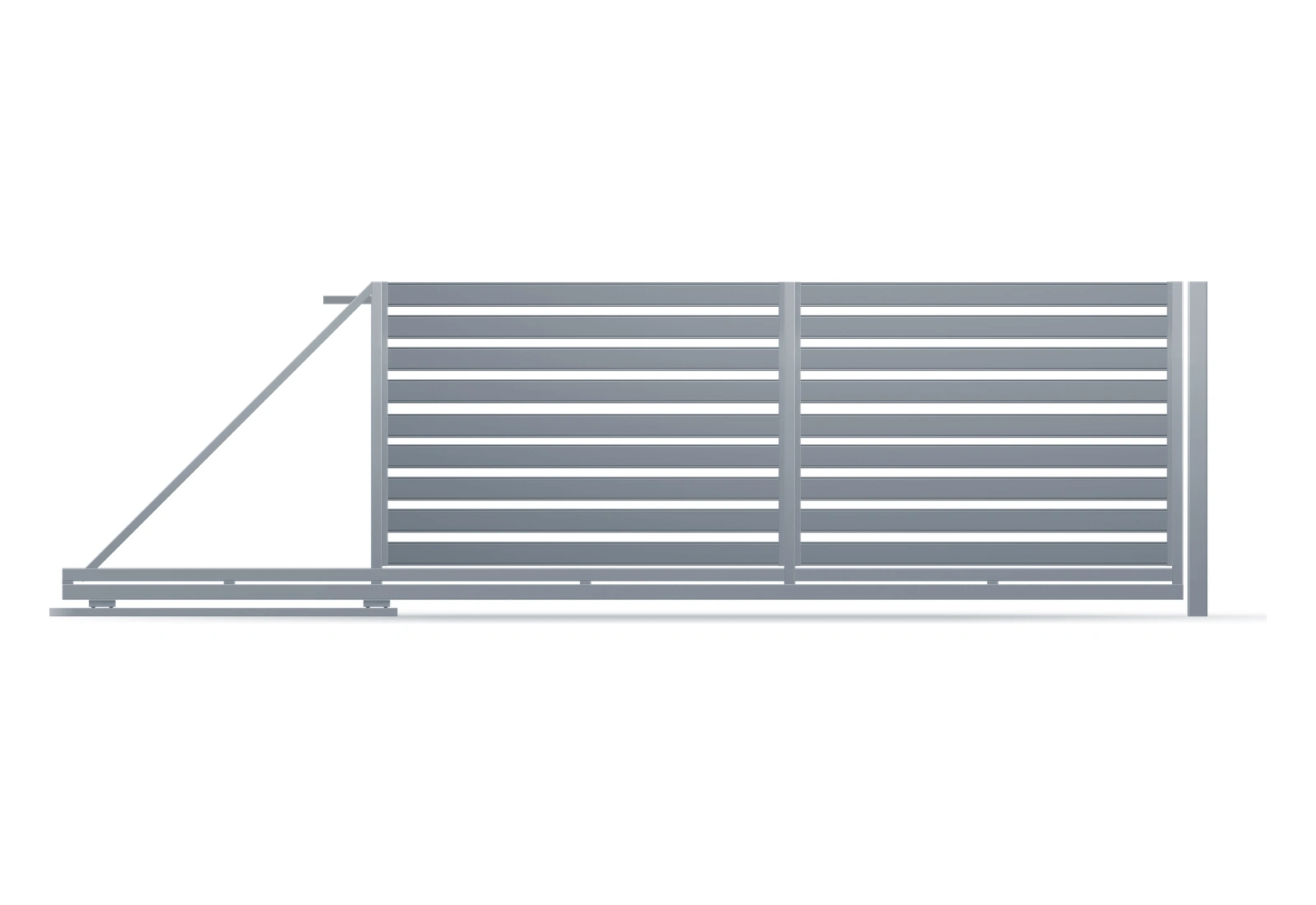

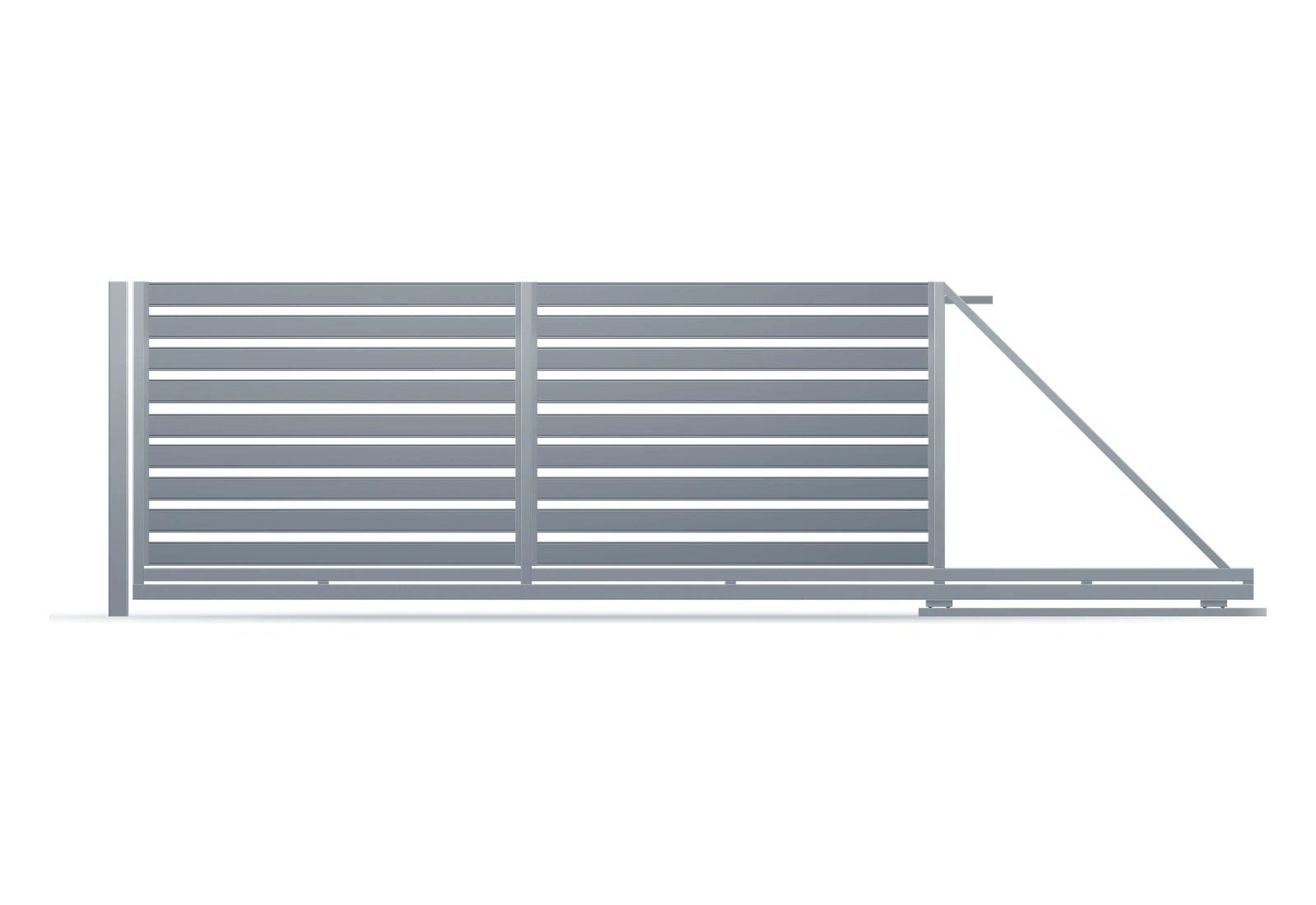

Kierunek prawa lub lewa ma osobny EAN i przypisane zdjęcie. Na pokazanym widoku lewa brama ma część przeciwwagową po lewej, a prawa po prawej. Wybierz stronę zgodnie z planowanym miejscem odsuwania bramy.
| Prawa | 5906496915819 |
|---|---|
| Lewa | 5906496915734 |
Opcja przygotowania pod napęd obejmuje listwę zębatą i przygotowanie jej mocowania w konstrukcji. Nie wybiera się tutaj dodatkowego kompletu słupków, ponieważ dwa słupy są już w zestawie.
Przygotowanie i montaż
1. Rozplanuj odsuwanie
Po wybranej stronie zostaw miejsce na ruch całej konstrukcji. Długość bramy obejmuje też część poza światłem wjazdu.
2. Przygotuj fundament i podpory
Położenie słupów oraz wózków wyznacz według instrukcji i schematu C/C′ dla zamawianego wykonania.
3. Ustaw prowadzenie
Sprawdź położenie rolek, najazd i pracę zderzaka. Jeśli planujesz napęd, wcześniej uzgodnij przygotowanie zasilania i miejsca mocowania.
Dobierz pasujące elementy
Poniższe propozycje mają ten sam model Piano 100 i kolor RAL 7016. Przy dobieraniu wysokości uwzględnij podmurówkę, odstęp od nawierzchni oraz poziomy całego frontu.
| Przęsło 1150 mm + podmurówka 450 mm | Brama dwuskrzydłowa / furtka 1550 mm; przesuwna 1530 mm |
|---|---|
| Przęsło 1350 mm + podmurówka 250 mm | Brama dwuskrzydłowa / furtka 1550 mm; przesuwna 1530 mm |
| Przęsło 1550 mm + podmurówka 0 mm | Brama dwuskrzydłowa / furtka 1550 mm; przesuwna 1530 mm |
Tabela doboru producenta uwzględnia różne poziomy montażu. Przed zamówieniem sprawdź górną linię ogrodzenia na szkicu i rysunku złożenia.
Pytania przed zakupem
Czy szerokość wjazdu wynosi 5500 lub 5620 mm?
Nie. Światło wjazdu wynosi 4000 mm. Dłuższy wymiar opisuje całą bramę wraz z częścią poza światłem.
Ile wynosi długość przeciwwagi?
Wykonanie 5620 mm odnosi światło 4000 mm do wymiaru C′, bez słupków stelaża. Różnicy 1620 mm nie należy automatycznie traktować jako długości samego trójkąta przeciwwagi. Położenie tej części i wózków sprawdź na rysunku montażowym.
Czym różnią się wykonania 5500 i 5620 mm?
Producent podaje światło 4000 mm ze słupkami stelaża jako wymiar C dla bramy 5500 mm. Dla bramy 5620 mm światło 4000 mm jest mierzone bez słupków stelaża, jako C′. Oba wykonania mają osobne EAN-y.
Czy trzeba osobno kupić słupy i rolki?
Dwa słupy 80×80×3 mm, wózki, rolka górna, rolka najazdowa i zderzak są wymienione w komplecie. Nie dodawaj ich drugi raz jako opcji słupków.
Czy listwa zębata oznacza bramę z automatyką?
Nie. Ta opcja obejmuje listwę i przygotowanie pod napęd. Napęd oraz sterowanie dobiera się osobno. Kierunek prawa lub lewa wybierasz niezależnie.
Dobierz elementy Piano do swojej posesji
Przygotuj rozstaw słupków, wysokość podmurówki i szkic wejścia oraz wjazdu. Pomożemy dobrać elementy Piano i potrzebne wyposażenie.
Dane techniczne
| Wysokość katalogowa [mm] | 1600 |
| Model | 100 |
| Kolor | Antracyt RAL 7016 Ultramat |
